モードSトランスポンダ TT23

ADS-B航空機用TSO

概要
Trig TT23 および TT23G のコンパクトなモードS トランスポンダは、パネルの占有面積と重量を抑えつつ、クラス1 トランスポンダ機能を提供します。TT23 は認定された外部GPS を接続することで ADS‑B Out に対応します。TT23G は認定内蔵GPS（ETSO‑C199）を備え、統合型の ADS‑B Out ソリューションを提供します.

主な特長

• コンパクト形状：57 mm の計器孔またはコンパクトマウントに適合
• パネル前後のスペースを最大化する最小設置深さ
• コントロールヘッド（TC20）に内蔵された高度エンコーダー
• TT23G は ETSO‑C199 認定の内蔵 GPS を搭載
• IFR および VFR 飛行での使用に適合済み
• 手動で調整可能なバックライトと防しぶき仕様のコントロールヘッド
• 低消費電力、冷却ファン不要
• TSO‑C166b（1090ES ADS‑B）を含む EASA ETSO および FAA TSO 認証

製品設計

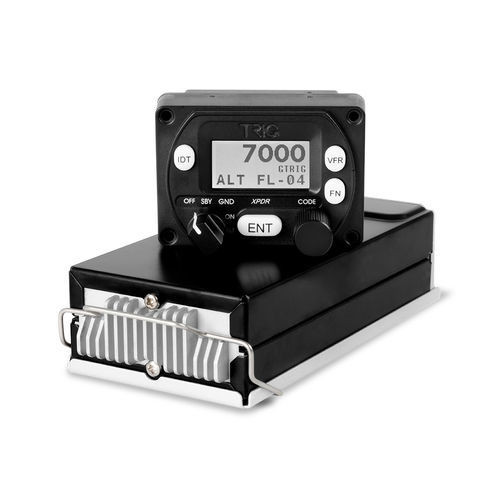

本トランスポンダは、内蔵高度エンコーダーを備えたコンパクトなコントロールヘッド（TC20）と、機体内の別位置に取り付けるハードウェアバックボックスに分かれています。コントロールヘッドの深さは 54 mm で、57 mm（2¼"）の丸穴またはコンパクトマウントに収まります。取り付けキットが付属します。表示は明るく読みやすく、手動で減光可能です.

送信出力と ADS‑B
公称送信出力はコネクタで 250 W（クラス1）。TT23/TT23G は 1090ES ADS‑B Out の要件（TSO‑C166b）を満たします。TT23 は ADS‑B Out に外部認定 GPS を必要とし、TT23G は内蔵の ETSO‑C199 GPS を使用します.

対応する位置情報ソース

• TN72 — 任意装備向けの手頃な ADS‑B 位置情報ソース
• TN70 — TSO‑C145 の位置情報ソースを必要とする認定 Part 23 機に適合

バージョン

• TT23 — クラス1、Mode S、1090ES；外部認定GPS により ADS‑B Out 対応；送信出力 250 W；販売品番 02627‑00‑01
• TT23G — クラス1、Mode S、1090ES；ETSO‑C199 内蔵 GPS による ADS‑B Out 対応；送信出力 250 W；販売品番 02629‑00‑01

同梱品

• 2 年保証（取り付け日から開始）
• 取付けマニュアルおよび取扱説明書（英語、ドイツ語、フランス語）
• 丸型マウント用プラスチックブラケットを含む取付キット
• トレイおよび取り付け金具
• EASA Form One

技術仕様

• 種類：Transponder Class 1 Mode S level 2、ADS‑B Class B1S
• 認証：TT23 — ETSO C88a、C112e、2C112b、C166b；TSO C88b、C112c
• 認証：TT23G — ETSO C88a、C112e、2C112b、C166b、C199；TSO C88b、C112c
• 準拠規格：ED‑73E、ED‑14G、DO‑160G、DO‑260B、DO‑178C、DO‑178B、DO‑254 レベル C
• 供給電圧：11–33 V DC
• 典型消費電流（14 V）：TT23 待機 0.15 A / 動作 0.28 A；TT23G 待機 0.15 A / 動作 0.34 A
• 公称送信出力：コネクタで 250 W
• 動作温度：トランスポンダ −40 °C〜+70 °C；コントローラ −20 °C〜+55 °C
• 重量（バックボックス）：TT23 300 g；TT23G 315 g；コントロールヘッド（TC20）90 g
• 寸法（コントローラ）：H 44 × W 63 × L 54 mm；トランスポンダ台座：H 37 × W 64 × L 149 mm
