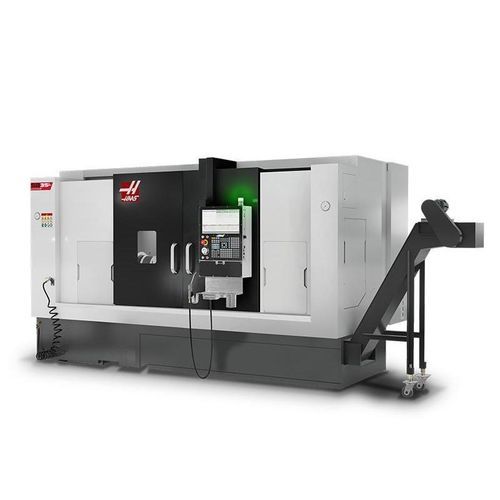

Máquina de torneamento horizontal SB-35L

CNCde 2 eixoscom barramento inclinado

Visão geral
O SB-35L é a versão de leito longo do SB-35, com construção de guias prismáticas (box way) que fornece alta rigidez, capacidade de carga e amortecimento de vibrações. Combina guias endurecidas e retificadas com patins Turcite-B raspados à mão e um leito inclinado a 30°. A máquina é controlada pelo CNC Haas e suportada pela rede Haas Factory Outlet.

Principais características

• Torre BMT65, 12 posições
• Leito longo para maior capacidade de peça
• Guias prismáticas endurecidas e retificadas
• Patins Turcite-B raspados à mão
• Design de leito inclinado 30°
• Previsão para steady rest programável (não removível; limita a distância mínima entre centros)

Observações
Não compatível com o Haas Bar Feeder. Não disponível com coletor de peças. A previsão para o steady rest não é removível e limita assim a distância mínima entre centros.

Capacidades
Tamanho do mandril: 12 in (305 mm)
Diâmetro máximo de corte (com torre BMT65): 13.50 in (345 mm)
Comprimento máximo de corte (varia com o dispositivo de fixação): 49.6 in (1260 mm)
Diâmetro máximo da peça: 23.6 in (600 mm)
Capacidade de barra: 3.50 in (90 mm)
Entre centros (máx): 58.8 in (1494 mm)

Cursos
Eixo X: 9.00 in (230 mm)
Eixo Z: 52.00 in (1320 mm)

Velocidades de avanço
Rapids em X: 630 ipm (16.0 m/min)
Rapids em Z: 787 ipm (20.0 m/min)

Motores de eixo / Empuxo
Empuxo máximo X: 7780 lbf (34607 N)
Empuxo máximo Z: 7780 lbf (34607 N)

Eixo principal
Flange do fuso: A2-8
Potência máxima: 40.0 hp (29.8 kW)
Velocidade máxima: 2500 rpm
Torque máximo: 425.0 ft-lbf @ 325 rpm (576.0 Nm @ 325 rpm)
Diâmetro draw tube ø: 3.58 in (91 mm)
Diâmetro do furo do fuso ø: 4.13 in (105.0 mm)

Eixo C do fuso principal
Tipo de controle: movimento interpolado e posicionamento (eixo C)

Contrapoente
Taper: MT5
Curso do fuso hidráulico: 4.7 in (120 mm)
Curso da contraponta: 39.4 in (1000 mm)

Torreta
Número de ferramentas: 12 posições (torre BMT65)
Ferramentas OD vs ID: qualquer combinação (varia com a torreta)
Folga traseira para barra: 2.00 in (51.0 mm)

Ferramentas motorizadas
Velocidade máxima: 4000 rpm
Interface das ferramentas: BMT65

Geral
Capacidade de fluido de refrigeração: 100 gal (379 L)
Peso da máquina (expedição): 16425 lb (7450 kg)

Requisitos de ar
Ar requerido: 4 scfm @ 100 psi (113.0 L/min @ 6.9 bar)
Mangueira de ar em linha: 3/8 in
Pressão mínima de ar: 80 psi (5.5 bar)

Especificação elétrica
Sistema de acionamento: direct speed, acionamento por correia
Potência do fuso: 40.0 hp (29.8 kW)
Tensão de entrada AC (3 fases) - Baixa: 220 VAC (corrente de carga total: 70 A)
Tensão de entrada AC (3 fases) - Alta (transformador interno opcional): 440 VAC (corrente de carga total: 35 A)

Dimensões de envio (approx.)
Pallet doméstico / exportação: 214.5 in x 90.5 in x 99.0 in (545 cm x 230 cm x 252 cm)
Peso (expedição): 16425 lb (7450 kg)

Especificações técnicas

• Modelo: SB-35L (variante de leito longo do SB-35)
• Torreta de série: BMT65 12 posições padrão
• Fuso padrão: 2500 rpm, 40 hp, A2-8
• Capacidade de barra: 3.5 in (90 mm)
• Comprimento máximo de corte: até ~50 in (varia com o dispositivo de fixação)
• Tipo de leito: box way com guias endurecidas e retificadas e patins Turcite-B raspados à mão
• Ângulo do leito: leito inclinado 30°
• Previsão para steady rest programável (não removível)
• Refrigeração padrão: tanque de 100 galões com bomba multistágio e transportador de cavacos tipo correia
• Funções de controle padrão: monitor widescreen, Ethernet, WiFi, HaasConnect, HaasDrop, Advanced Tool Management
• Fixação padrão: mandril hidráulico 12 in, A2-8
• Não compatível com Haas Bar Feeder; não disponível com coletor de peças
• Peso de envio aproximado: 16425 lb (7450 kg)
