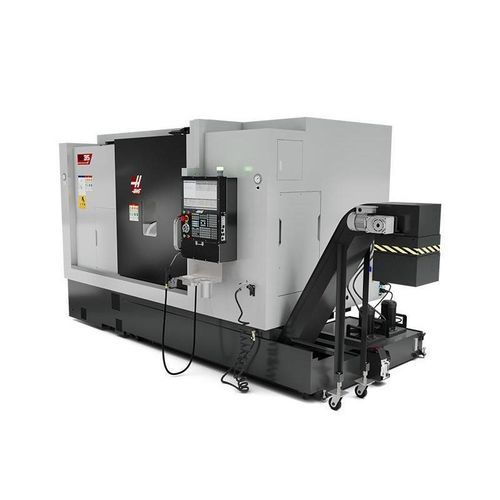

Máquina de torneamento horizontal SB-35

CNCde 2 eixoscom barramento inclinado

Descrição breve
Torno CNC com guias tipo box projetado para torneamento pesado, com diâmetro de corte máx. 13,50 in (345 mm), comprimento de corte máx. 30,0 in (760 mm) e nariz de fuso A2-8. Configuração padrão: torreta BMT65, mandril 12" e capacidade de barra 3,50 in (90 mm).

Visão geral
O Haas SB-35 combina a capacidade de carga e a amortização de vibrações da construção box-way com o moderno controlo CNC Haas, fornecendo desempenho estável para peças de médio a grande porte e cortes interrompidos em ambientes de produção.

Principais características

• Torreta BMT65 para ferramental versátil
• Guias box endurecidas e retificadas com precisão
• Guias Turcite-B raspadas manualmente
• Cama inclinada 30°
• Pequena área ocupada para sua capacidade
• Mandril 12" (305 mm) padrão
• Capacidade de barra 3,50 in (90 mm) padrão

NOTA
O SB-35 não é compatível com o Haas Bar Feeder e não está disponível com coletor de peças.

Capacidades
Tamanho do mandril: 12,0 in (305 mm)
Diâmetro máximo da peça: 23,6 in (600 mm)
Diâmetro de corte máx. (com torreta BMT65): 13,50 in (345 mm)
Comprimento de corte máx. (varia com a fixação): 30,0 in (760 mm)
Capacidade de barra: 3,50 in (90 mm)
Entre centros (máx): 39,2 in (995 mm)

Percursos
Eixo X: 9,00 in (230 mm)
Eixo Z: 32,30 in (820 mm)

Velocidades de avanço
Rapidez em X: 630 ipm (16,0 m/min)
Rapidez em Z: 787 ipm (20,0 m/min)

Motores de eixos / empuxo
Empuxo máx X: 7780 lbf (34607 N)
Empuxo máx Z: 7780 lbf (34607 N)

Fuso
Nariz do fuso: A2-8
Classificação máxima: 40,0 hp (29,8 kW)
Velocidade máx.: 2500 rpm
Torque máx.: 425,0 ft-lbf @ 325 rpm (576,0 Nm @ 325 rpm)
Diâmetro do tubo de tração Ø: 3,58 in (91 mm)
Diâmetro do furo do fuso Ø: 4,13 in (105 mm)

Eixo principal C
Tipo de controlo: movimento interpolado e posicionamento

Rebolo móvel (contra-ponta)
Conicidade: MT5
Curso do fuso hidráulico: 4,7 in (120 mm)
Curso: 23,6 in (600 mm)

Torreta
Número de ferramentas: 12 estações
Ferramentas OD vs ID: qualquer combinação (varia com a torreta)
Folga traseira para barra de mandrilamento (desde a parte traseira da torreta): 2,00 in (51 mm)

Ferramentas motorizadas
Velocidade máx.: 4000 rpm
Ferramental: BMT65

Geral
Capacidade de refrigerante: 100 gal (379 L)

Requisitos de ar
Ar requerido†: 4 scfm @ 100 psi (113,0 L/min @ 6,9 bar)
Mangueira de ar inline: 3/8 in
Acoplador (ar): 3/8 in
Pressão mínima de ar: 80 psi (5,5 bar)

Especificação elétrica (típica)
Velocidade do fuso: 2500 rpm
Sistema de acionamento: Direct Speed, acionamento por correia
Potência do fuso: 40,0 hp (29,8 kW)
Tensão de entrada AC (3 fases) - Baixa: 220 VAC (Corrente de carga completa: 70 A)
Tensão de entrada AC (3 fases) - Alta*: 440 VAC (Corrente de carga completa: 35 A)

Embalagem / Dimensões (pallet de envio)
Pallet doméstico: 191,0 in x 90,0 in x 84,0 in (485 cm x 229 cm x 213 cm)
Pallet de exportação: 191,0 in x 90,0 in x 84,0 in (485 cm x 229 cm x 213 cm)
Peso (envio): 14920 lb (6767,7 kg)

Disponibilidade
Disponível para encomenda nos EUA, Canadá, México e Europa; entrega estimada Q2 2026.

Especificações técnicas

• Modelo: SB-35
• Tamanho do mandril: 12,0 in (305 mm)
• Máx. diâmetro da peça: 23,6 in (600 mm)
• Máx. diâmetro de corte (BMT65): 13,50 in (345 mm)
• Máx. comprimento de corte: 30,0 in (760 mm)
• Capacidade de barra: 3,50 in (90 mm)
• Entre centros (máx): 39,2 in (995 mm)
• Curso X: 9,00 in (230 mm)
• Curso Z: 32,30 in (820 mm)
• Rapidez X: 630 ipm (16,0 m/min)
• Rapidez Z: 787 ipm (20,0 m/min)
• Fuso: A2-8, 2500 rpm, 40 hp (29,8 kW)
• Torque máx.: 425 ft-lbf @ 325 rpm (576 Nm)
• Velocidade máx. ferramentas motorizadas: 4000 rpm (BMT65)
• Conicidade da contra-ponta: MT5; curso do fuso 4,7 in (120 mm)
• Capacidade refrigerante: 100 gal (379 L)
• Ar requerido: 4 scfm @ 100 psi (113 L/min @ 6,9 bar)
• Peso de envio: 14920 lb (6767,7 kg)
