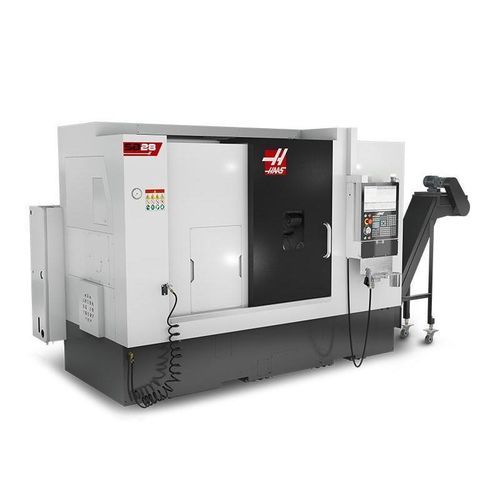

Máquina de torneamento horizontal SB-28

CNCde 2 eixoscom barramento inclinado

Visão geral
O Haas SB-28 é um torno CNC com guias em caixa (box-way) projetado para operações de torneamento pesadas que exigem rigidez dinâmica, capacidade de carga e amortecimento de vibrações. Combina construção box-way tradicional com o controlo Haas e a rede de suporte Haas Factory Outlets para facilitar integração e manutenção.

Descrição curta
Torno CNC com guias em caixa com diâmetro de corte máx. 13.5 in (345 mm), comprimento de corte máx. 21.3 in (540 mm), nariz de fuso A2-8, mandril 10 in (254 mm) e capacidade de barra 2.9 in (74 mm).

Principais características

• Torreta BMT65 (12 estações)
• Guias endurecidas e retificadas com precisão
• Guias Turcite-B raspadas manualmente
• Leito inclinado 30°
• Pequena área ocupada
• Mandril padrão 10" (254 mm)
• Capacidade de barra 2,9" (74 mm)

Notas

• NOTA: O SB-28 não é compatível com o Haas Bar Feeder e não está disponível com um coletor de peças.

Capacidades

• Tamanho do mandril: 10.0 in | 254 mm
• Diâmetro máximo da peça: 23.6 in | 600 mm
• Diâmetro máximo de corte (com BMT65): 13.50 in | 345 mm
• Comprimento máximo de corte (varia com a fixação): 21.3 in | 540 mm
• Capacidade de barra: 2.90 in | 74 mm
• Entre centros (máx): 29.7 in | 753 mm

Percursos

• Eixo X: 9.00 in | 230 mm
• Eixo Z: 23.20 in | 590 mm

Taxas de avanço

• Rapids X: 630 ipm | 16.0 m/min
• Rapids Z: 787 ipm | 20.0 m/min

Motores de eixo

• Empuxo Máx X: 7780 lbf | 34,607 N
• Empuxo Máx Z: 7780 lbf | 34,607 N

Fuso

• Nariz do fuso: A2-8
• Potência máx.: 40.0 hp | 29.8 kW
• Velocidade máx.: 3200 rpm
• Torque máx.: 300.0 ft-lbf @ 500 rpm | 407.0 Nm @ 500 rpm
• Diâmetro Draw Tube ø: 2.95 in | 75 mm
• Diâmetro do furo do fuso ø: 3.39 in | 86.0 mm

Eixo principal C

• Velocidade máx.: 60 rpm
• Potência máx.: 5.0 hp | 3.7 kW
• Posicionamento (±): 0.01°
• Diâmetro do travão: 13.9 in | 353 mm
• Torque de retenção do travão: 250 ft-lbf | 339 Nm
• Tipo de controlo: Movimento interpolado e posicionamento

Castelo

• Taper: MT5
• Curso do fuso hidráulico: 4.7 in | 120 mm
• Curso: 19.7 in | 500 mm

Torreta

• Número de ferramentas: 12 estações
• Ferramentas OD vs ID: Qualquer combinação (varia com a torreta)
• Folga traseira para barra de alargamento (desde a traseira da torreta): 2.00 in | 51.0 mm

Ferramentas rotativas

• Velocidade máx.: 4000 rpm
• Ferramentas: BMT65

Geral

• Capacidade de refrigerante: 40 gal | 151 L

Requisitos de ar

• Ar requerido†: 4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
• Mangueira de ar inline: 3/8 in
• Acoplador (ar): 3/8 in
• Pressão mínima: 80 psi | 5.5 bar

Especificação elétrica

• Sistema de acionamento: Direct Speed, belt drive
• Potência do fuso: 40.0 hp | 29.8 kW
• Velocidade do fuso: 3200 rpm
• Tensão de entrada AC (3 fases) - Baixa: 220 VAC (200-240 VAC)
• Corrente em carga nominal (3 fases) - Baixa: 70 A
• Tensão de entrada AC (3 fases) - Alta*: 440 VAC
• Corrente em carga nominal (3 fases) - Alta*: 35 A

Dimensões - Envio

• Pallet doméstico: 172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• Pallet de exportação: 172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• Peso: 12,600 lb | 5,715.4 kg

Detalhes técnicos adicionais

• Todas as especificações listadas são para a configuração padrão da máquina. Equipamentos opcionais podem alterar as especificações.
• Transformador interno de alta tensão opcional disponível para configuração de fábrica conforme necessário.

Especificações técnicas

• Modelo: SB-28
• Tamanho do mandril: 10.0 in (254 mm)
• Capacidade de barra: 2.9 in (74 mm)
• Velocidade máx. do fuso: 3200 rpm
• Potência do fuso (máx): 40 hp (29.8 kW)
• Diâmetro de corte máx. (BMT65): 13.5 in (345 mm)
• Comprimento de corte máx.: 21.3 in (540 mm)
• Corsa X: 9.00 in (230 mm)
• Corsa Z: 23.20 in (590 mm)
• Torreta: BMT65 12 estações
• Taper do castelo: MT5
• Capacidade de refrigerante: 40 gal (151 L)
• Peso de envio: 12,600 lb (5,715.4 kg)
