Escada de acesso WTJ5060JKT

de embarquemóvelautopropelida

Apresentação

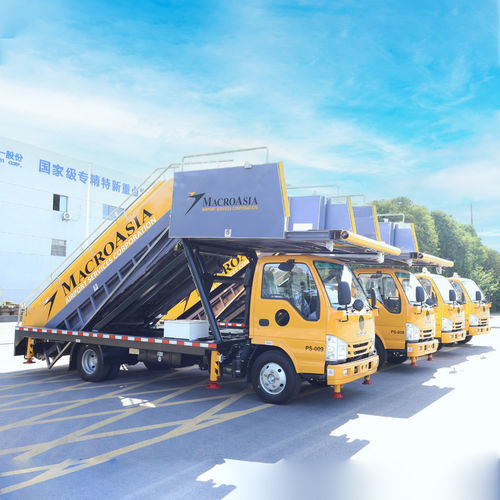

As Escadas de Passageiros Diesel WTJ5060JKT são equipamentos de apoio em terra desenhados para embarque e desembarque de passageiros com alturas de porta de cabine entre 2400 mm e 5800 mm. Compatíveis com vários tipos de aeronaves (A300–A340, A318–A321, B737, B757, B767, B777, B787, etc.). O projeto está protegido pela patente nacional ZL 2007 2 0039192.2 e inclui uma plataforma tipo elevador para passageiros.

Aplicações

• Operações de embarque/desembarque em aeroportos e posições remotas
• Adequado para aeronaves narrow‑body e alguns widebody listados
• Destinado a handlers e operadores aeroportuários que necessitem de uma plataforma móvel com capacidade para 60 passageiros

Parâmetros técnicos principais

• Modelo: WTJ5060JKT
• Tipo de chassi: Qingling (QL1070A1KAY)
• Motor: Isuzu 4KH1-TCG40 — potência máx. 88 kW @ 3000 rpm
• Dimensões (C × L × A): 7675 × 2450 × 3870 mm
• Distância entre eixos: 3815 mm
• Peso bruto do veículo: 6700 kg
• Alcance de altura da plataforma: 2400 mm (mín.) – 5800 mm (máx.)
• Expansão da plataforma: 0–300 mm
• Plataforma fixa (C × L): 2800 × 1800 mm
• Configuração da escada: 15 degraus fixos; 13 degraus eleváveis; 1 degrau giratório
• Capacidade máxima de passageiros: 60 pessoas
• Ângulo máximo de inclinação: 39,5°
• Dimensões do degrau (D × L × A): 270 × 1500 × 180 mm
• Distância mínima ao solo: 160 mm

Componentes principais

• Chassi: QL11009KARY
• Motor: 4KH1-TCG40 (Isuzu)
• Transmissão: MLD-6Q
• Bomba de engrenagens: CB-E50
• Cilindro de elevação: WTJ5060JKT-0403000
• Cilindro de suporte de pé: WT15060JKT-0107000
• Ponte de direção: F033
• Transaxle: R066
• Bomba manual: SB-20
• Bomba elétrica principal: 800601632
• Pneus dianteiros/traseiros: 235/75R17.5-14PR

Certificação & fabricante
Patente nacional: ZL 2007 2 0039192.2. Marca: TIANYI GSE — fabricante: Jiangsu Tianyi Aviation Industry Co., Ltd. Para questões técnicas ou peças de substituição, utilize as referências de componentes acima.
