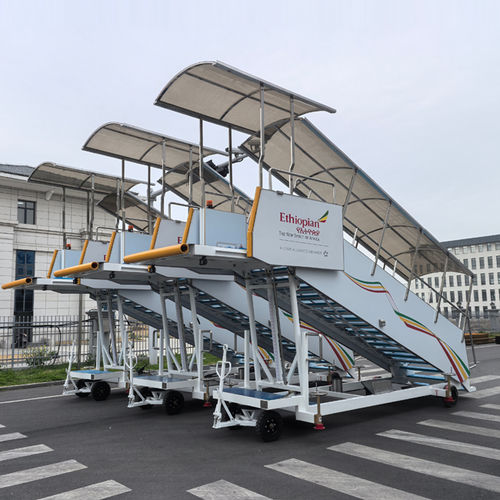

Escada de acesso WTJ3600TKT

de embarquetelescópicade arrasto

Visão geral
As escadas elétricas de passageiros WTJ4400TKT / WTJ3600TKT são escadas de embarque automotoras baseadas em chassi elétrico. A unidade é composta por conjunto de movimento da porta, placa de proteção, corpo da escada, mecanismo de elevação, chassi inferior, plataforma e escada de cauda. A estrutura da escada é do tipo placa vertical; os degraus superiores e inferiores movem-se em paralelo nas quatro faces. A altura de trabalho da plataforma varia entre 2025 e 4400 mm. O corpo de elevação é operado manualmente (empurrão manual); os estabilizadores são operados manualmente ou por pedal.

Componentes principais

• Conjunto de movimento da porta
• Placa de proteção
• Corpo da escada
• Mecanismo de elevação
• Chassi inferior
• Plataforma
• Escada de cauda

Especificações técnicas

• Modelos de chassi: WTJ4400TKT-0900000 / WTJ3600TKT-0900000
• Altura de elevação de passageiros (mm): 3200–4400 / 2050–3440 / 2500–3650
• Modo de ajuste de altura: deslocamento em paralelogramo dos degraus
• Altura de trabalho do elevador (mm): 3200–4400 / 2025–3440 / 2500–3650
• Dimensão do degrau (C × L × A) mm: 300 × 1120 × (140–200)
• Peso em vazio (kg): 2100 / 1980 / 1750
• Diâmetro externo do círculo do canal (mm): 17500 / 9400
• Dimensões totais (C × L × A) mm: 8280 × 2230 × 3630 / 7000 × 2100 × 3250 / 6965 × 2230 × 3650
• Ângulo máximo de inclinação (°): 37–39,5
• Número de degraus: 16–21

Compatibilidade
Modelos de aeronaves aplicáveis: A318, A319, A320, A321, A330, A340, B707, B727, B737, C919, DC-8/40/SOF, DCS-61/61F, DC8-62/62F, DC8-63/63F, IL-18.

Opções

• Opções e configurações adicionais disponíveis mediante solicitação
