Escada de embarque JSTY5070KTE

móveltelescópicaautopropelida

Resumo
O JSTY5070KTE é uma escada de embarque de passageiros totalmente elétrica destinada a operações de solo aeroportuárias. Com base no chassis elétrico Qingling EV100 classe II (QL1070BEVECHA2Y), oferece ampla faixa de elevação e capacidade para até 88 passageiros. Componentes principais utilizam peças de marcas reconhecidas (controlador VCU02, motor de tração YTD060W23, controlador KTZ50X35S), assegurando compatibilidade com modelos de aeronaves domésticas e conformidade com requisitos de handling em solo.

Padrões do produto

• IATA AHM 920 — Detalhes da função do elevador motorizado de passageiros
• MH/T6029-2014 — Escada de embarque de passageiros
• EN12312-1 — Requisitos específicos para equipamentos terrestres de aviação — escada de embarque
• GB/T 18488-2006 — Motor para veículos elétricos e seu controlador
• GB/T 24347-2009 — Conversor DC/DC para veículos elétricos
• GB/T 18384-2001 — Requisitos de segurança para veículos elétricos
• GB/T 18487-2001 — Sistema de carregamento condutivo para veículos elétricos
• GB/T 20234-2015 — Dispositivos de conexão para carregamento condutivo de VE
• Protocolo de comunicação para carregadores condutivos off-board e BMS
• DB11/Z993-2013 — Especificação técnica para sistema de gerenciamento e serviço remoto de VE

Principais indicadores de desempenho

• Faixa de elevação do elevador de passageiros: 2150–4800 mm (chassis QL1070BEVECHA2Y)
• Profundidade da plataforma: 4150 mm; largura da plataforma superior: 2200 mm
• Profundidade × largura × altura do degrau: 292 mm × 1500 mm × 192 mm
• Capacidade de passageiros: 88 pessoas
• Dimensões totais (C×L×A): 7450 × 2500 × 3600 mm; massa em ordem de marcha: 7550 kg
• Distância entre eixos: 3360 mm; bitola dianteira/traseira: 1685/1525 mm
• Potência do motor de tração: 60 kW; velocidade máxima: 80 km/h; velocidade mínima estável: 0,7 km/h
• Tensão de montagem: 618,24 V; energia total armazenada: 106,95 kWh; densidade energética da bateria: 153,84 Wh/kg
• Faixa de temperatura de operação: -35 a 65 °C
• Autonomia/valores operacionais relatados por tipo de aeroporto (ex.: pequeno ~210 km + 105 ciclos)

Imagens adicionais

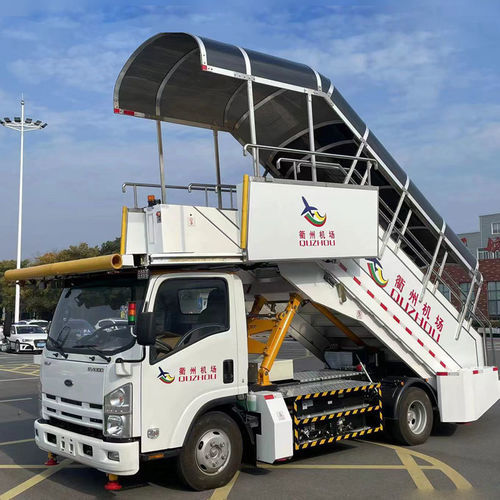

Foram fornecidas fotografias representativas que mostram a escada sob vários ângulos, ilustrando disposição da plataforma, degraus, interface com o chassis e acessos.

Especificações técnicas

• Modelo: JSTY5070KTE
• Tipo: escada de embarque móvel totalmente elétrica para passageiros
• Chassis: Qingling EV100 classe II (QL1070BEVECHA2Y)
• Faixa de elevação: 2150–4800 mm
• Profundidade da plataforma: 4150 mm; largura da plataforma superior: 2200 mm
• Degraus: 292 mm × 1500 mm × 192 mm
• Curso da plataforma: 0–400 mm; ângulo máximo da estrutura: 37,5°; altura mínima ao solo: 160 mm
• Capacidade de passageiros: 88 pessoas
• Dimensões (C×L×A): 7450 × 2500 × 3600 mm; massa do veículo acabado: 7550 kg
• Distância entre eixos: 3360 mm; pneus: 7.00R16 14PR
• Motor de tração: YTD060W23; potência: 60 kW; controlador: KTZ50X35S
• Componentes hidráulicos e bomba de emergência conforme ficha técnica
• Tensão de montagem: 618,24 V; energia total armazenada: 106,95 kWh
• Faixa de temperatura operacional: -35 a 65 °C
• Normas aplicáveis: IATA AHM 920, MH/T6029-2014, EN12312-1 e normas GB/T relacionadas
