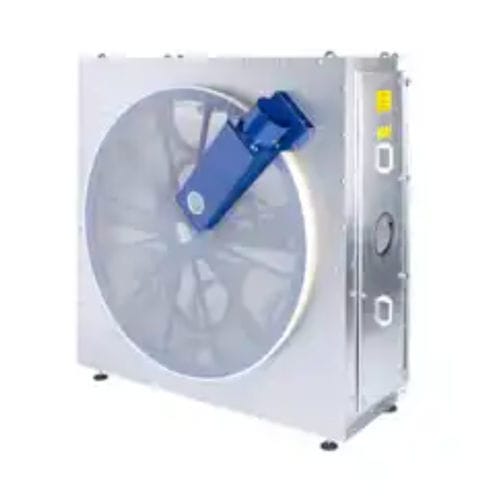

Filtro de ar TVM series

de disco

Visão geral
O prefiltro TVM é uma unidade de filtração grosseira rotativa projetada para separar fibras e partículas grossas de um fluxo de ar primário. Um disco filtrante com malha de passagem retém o material grosseiro enquanto um bocal de sucção fixo limpa continuamente o meio filtrante. Os componentes separados são encaminhados para um separador secundário através de um ventilador de transporte.

Vantagens da malha de passagem para filtragem grosseira

• Alta permeabilidade ao ar, reduzindo perda de carga
• Tamanhos de malha selecionáveis para adaptar ao material a separar
• Separação nítida de frações grosseiras
• Funcionamento simples e de baixa manutenção

Vantagens do prefiltro LTG TVM

• Unidade filtrante regenerativa com limpeza contínua
• Sem flutuações de pressão no sistema de extração
• Instalação compacta em forma de disco que economiza espaço
• Velocidade de face otimizada mediante dimensionamento preciso ao volume de ar total
• Mínima sujidade nos elementos de acionamento; acesso facilitado no lado de gás limpo
• Substituição fácil do meio filtrante
• Perda de pressão minimizada graças ao encaminhamento de fluxo otimizado
• Versões antiestáticas e ATEX disponíveis

Dados técnicos (tabela)
Tipo | Temperatura do meio transportado [°C] | Diâmetro do disco filtrante [mm] | Volume de ar [m³/h] | Potência do motor [kW]
TVM CDF | +5 a +200 | 1 400 | 13 000 - 35 000 | 0,12
TVM 15 | +5 a +200 | 1 500 | 15 000 - 40 000 | 0,25
TVM 20 | +5 a +200 | 2 000 | 20 000 - 70 000 | 0,25
TVM 25 | +5 a +200 | 2 500 | 50 000 - 135 000 | 0,25

Características / especificações técnicas

• Função: Filtragem grosseira com meio filtrante rotativo e limpeza contínua por bocal de sucção fixo
• Meio filtrante: Malhas de passagem com tamanhos de malha selecionáveis
• Projeto: Disco compacto, montagem no lado de gás limpo para acesso facilitado
• Limpeza: Contínua, regenerativa (sem flutuações de pressão na extração)
• Faixa de desempenho: Exemplos de 13 000 m³/h a 135 000 m³/h dependendo do tipo
• Faixa de temperatura: +5 a +200 °C
• Diâmetros do disco filtrante: 1 400 mm a 2 500 mm dependendo do tipo
• Potências do motor (exemplos): 0,12 kW a 0,25 kW dependendo do tipo
• Opções: Versões antiestáticas e ATEX disponíveis
