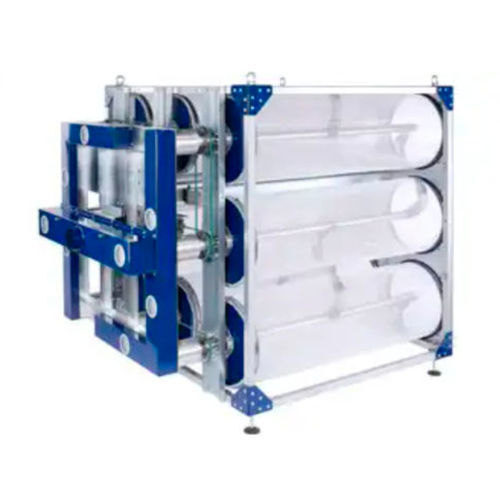

Filtro de ar CDF series

de tambor

Visão geral do produto
O CompactDrum Filter CDF da LTG foi projetado para filtração fina de poeira do fluxo de ar primário. O ar passa através de tambores filtrantes estacionários de dentro para fora e é continuamente extraído por bicos de sucção que contactam a superfície filtrante. Os bicos realizam um movimento rotativo e um movimento translacional sobreposto para garantir a extração completa da superfície do tambor. A poeira separada é transportada por um ventilador do circuito secundário para um separador e removida do processo. Todos os componentes funcionais e elementos de acionamento estão localizados no invólucro do lado do gás limpo para facilitar o acesso e a segurança operacional.

Vantagens

• Unidade filtrante regenerativa
• Alta densidade de potência com grande carga de superfície filtrante
• Sem flutuações de pressão no sistema de extração devido à limpeza contínua
• Filtração eficiente e boa densidade de potência graças a meios filtrantes selecionados
• Longa vida útil dos meios filtrantes
• Substituição fácil dos meios filtrantes
• Menores necessidades de manutenção, pois os elementos de acionamento estão no lado do gás limpo
• Instalação compacta que economiza espaço
• Construção em estrutura para estabilidade estrutural
• Versões antistáticas e ATEX disponíveis
• Versão para altas temperaturas (CDF-t) disponível

Dados técnicos (tabela)

• Tipo | Temperatura do meio transportado [°C] | Superfície filtrante [m²] | Diâmetro do disco filtrante [mm] | Volume de ar [m³/h] | Potência de acionamento [kW]
• CDF-2 | +5 a +60 | 5 | 550 | 9 000 | 2×0,12
• CDF-4 | +5 a +60 | 10 | 550 | 18 000 | 2×0,12
• CDF-8 | +5 a +60 | 16 | 450 | 30 000 | 2×0,12

Notas técnicas adicionais

• Consoante a necessidade de caudal de ar, várias unidades CDF podem ser dispostas modularmente lado a lado e empilhadas.
• Como parte do sistema de filtros modulares LTG, o CDF pode ser combinado com o pré-filtro TVM-CDF.
• Está disponível a versão CDF-t para aplicações de alta temperatura.

Especificações técnicas

• Brand: LTG
• Designação comercial / modelo: CompactDrum Filter CDF
• Variantes: CDF-2, CDF-4, CDF-8
• Faixa de temperatura do meio: +5 a +60 °C
• Superfície filtrante: CDF-2 = 5 m², CDF-4 = 10 m², CDF-8 = 16 m²
• Diâmetro do disco filtrante: CDF-2 = 550 mm, CDF-4 = 550 mm, CDF-8 = 450 mm
• Capacidade de fluxo de ar: CDF-2 = 9 000 m³/h, CDF-4 = 18 000 m³/h, CDF-8 = 30 000 m³/h
• Potência de acionamento: 2×0,12 kW (para os tipos listados)
• Conceito de filtragem: Unidade regenerativa com limpeza contínua por bicos de sucção rotativos/translationais
• Construção: Todos os componentes e elementos de acionamento localizados no lado do gás limpo para acessibilidade e segurança
• Versões disponíveis: Antiestática, ATEX, alta temperatura (CDF-t)
• Instalação: Arranjo modular possível; combinável com pré-filtro TVM-CDF
• Manutenção: Longa vida útil dos meios filtrantes; substituição fácil; necessidades de manutenção reduzidas
