Filtro de ar TF series

de tambor

Visão geral

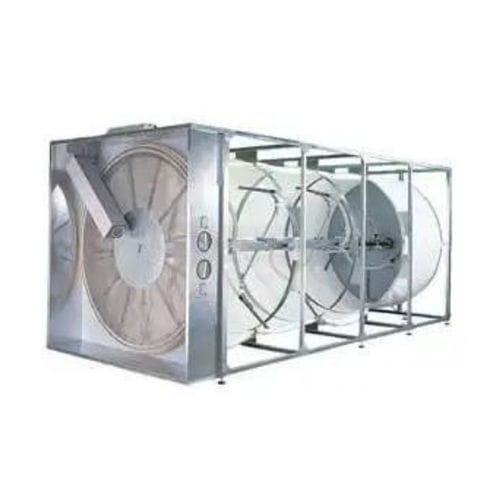

O filtro de tambor LTG TFB é projetado para a filtração fina de poeira em fluxos de ar de grande volume. A unidade composta pelo filtro de tambor TFB e pelo pré-filtro TVM é chamada TFC e remove, além de poeira, partículas mais grosseiras como fibras do fluxo de ar primário. Em contraste com o LTG Compact Drum Filter, o TFB consiste em um único tambor filtrante fixo de grande diâmetro cuja extensão pode ser modulada. O ar atravessa o tambor de dentro para fora e é continuamente extraído por bocais de sucção que tocam a superfície do tambor. Esses bocais executam um movimento rotacional com um movimento translacional sobreposto para extrair toda a superfície filtrante. A poeira separada é então conduzida a um separador por um ventilador de transporte no circuito secundário. Todos os componentes funcionais e elementos de acionamento estão localizados no lado do ar limpo da carcaça, o que beneficia a confiabilidade e a segurança operacional.

Benefícios principais

• Alta eficiência de filtração
• Alta permeabilidade ao ar
• Design modular para adaptação precisa à aplicação
• Operação de baixa manutenção

Vantagens e características de projeto

• Massa em movimento reduzida em comparação com sistemas com tambor rotativo
• Câmara de filtro limpa e possibilidade de instalação em salas de produção graças ao direcionamento do ar de dentro para fora
• Acionamento acessível pelo lado do ar limpo
• Unidade de filtro regenerativa com limpeza contínua — sem flutuações de pressão
• Limpeza na faixa de baixa pressão
• Comprimento de tambor modular para ajuste preciso ao volume total de ar
• Economia de espaço graças ao disco de pré-filtro integrado
• Sem depósitos de poeira entre pré-filtro e tambor filtrante
• Operação energeticamente eficiente devido a baixas perdas de pressão
• Sem problemas de vedação; não é necessária vedação de peças rotativas entre os lados de poeira e ar limpo
• Construção esquelética compacta, fácil de instalar e manter
• Vários meios filtrantes testados com alta eficiência de remoção de poeira, resistência relativamente baixa e longa vida útil
• Baixo consumo de energia do ventilador de extração devido à baixa necessidade de ar das pequenas bocais
• Vários meios para o pré-filtro disponíveis para ajustar o efeito de filtração
• Câmara de filtro acessível para inspeção durante a operação, sem necessidade de desligamento
• Versão antiestática disponível

Dados técnicos (tabela)
Tipo | Temperatura do meio transportado [°C] | Superfície filtrante [m²] | Diâmetro do disco filtrante [mm] | Volume de ar [m³/h] | Potência do motor [kW]
TFB 15 | +5 a +60 | 6 - 19 | 1 500 | 80 000 | 0,37
TFB 20 | +5 a +60 | 16 - 32 | 2 000 | 140 000 | 0,37
TFB 25 | +5 a +60 | 21 - 52 | 2 500 | 224 000 | 0,37
TFB 30 | +5 a +60 | 25 - 63 | 3 000 | 270 000 | 0,37
TFC 20 | +5 a +60 | 16 - 24 | 2 000 | 70 000 | 0,37
TFC 25 | +5 a +60 | 21 - 52 | 2 500 | 135 000 | 0,37

Áreas de aplicação / Indústrias típicas

• Materiais de construção e isolamento
• Tecnologia de impressão e papel
• Tecnologia agrícola e madeireira
• Nonwoven e tecnologia têxtil
• Máquinas para tabaco
• Engenharia de processos / processos térmicos
• Tecnologia de embalagem
• Tecnologia médica e de laboratório
• Automotivo / simulação em túnel de vento
• Indústria de alimentos e bebidas
• Outras aplicações industriais

Características técnicas / especificações

• Princípio do fluxo de ar: de dentro para fora através de um tambor filtrante fixo
• Limpeza: extração contínua por bocais de sucção com movimentos rotacionais e translacionais
• Comprimento de tambor modular para adaptação precisa à aplicação
• Intervalo de volume de ar (família de produtos): aprox. 20.000 a 270.000 m³/h dependendo do tipo
• Superfície filtrante por tipo: variantes TFB/TFC de 6 m² até 63 m²
• Diâmetros dos discos filtrantes por tipo: 1.500 mm a 3.000 mm
• Potências dos motores conforme tabela técnica (ex.: 0,37 kW)
• Poeira separada conduzida a um separador por um ventilador em circuito secundário
• Todos os componentes funcionais e de acionamento localizados no lado do ar limpo
• Disponível com vários meios filtrantes e de pré-filtro; versão antiestática disponível
• Projetado para limpeza em baixa pressão e baixo consumo de energia do ventilador de extração
