Difusor de ar LDU 30/…/-

Visão geral
Do escritório à sala de estar – os difusores lineares de piso LDU, de alta indução, ventilam, aquecem e arrefecem espaços de forma confortável e sem correntes de ar.
Tipo LDU 30/…/S: Difusor de ranhura com conexão lateral
Tipo LDU 30/…/U: Difusor de ranhura com conexão de ar por baixo

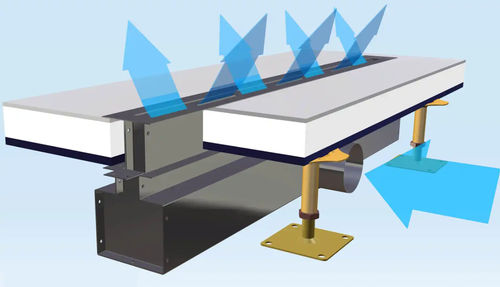

Tipo LDU 30/…/-: Difusor de ranhura sem conexão de ar separada para pavimentos pressurizados

Principais características

• Ventilação altamente eficaz – silenciosa e sem correntes de ar
• Economia de energia: fachadas envidraçadas termicamente protegidas
• Design atractivo para as maiores exigências graças a uma aparência uniforme
• Fixação simples em pavimentos elevados e cavados
• Fácil manutenção e limpeza graças ao coletor de sujidade removível e às placas de distribuição de ar

Dados técnicos
Dados técnicos para LpA = 35 dB(A)

• Volume de ar (exemplos): BG 800 – 85 | BG 1000 – 100
• Número de fileiras de ranhuras: 1
• Amortecedor integrado: (ver variações / versões)
• Conexão de ar: incl. estrangulador
• Pés: reguláveis em altura em algumas versões

Características

• Sem conexão de ar separada para pavimentos pressurizados (versão disponível)

Variações (tabela)
Cabeçalho: Variante — Este produto — Difusor de ranhura | LDU — LDU 30/.../U
Linha: Volume de ar [m³/h] — BG 800 - 85 | BG 1000 - 100 — BG 800 - 75, 120 | BG 1000 - 80, 140 — BG 800 - 85 | BG 1000 - 100
Linha: Número de fileiras de ranhuras — 1 — 1, 2 — 1
Linha: Amortecedor integrado — (vazio) — Padrão — Padrão
Linha: Conexão de ar incl. estrangulador — (vazio) — Padrão — Padrão
Linha: Pés — (vazio) — (vazio) — Reguláveis em altura Padrão

Downloads (disponíveis)
Technical brochure air diffuser unit LDU (PDF, 2.28 MB)
Short information air diffuser unit LDU (PDF, 1.51 MB)
Specification Floor-mounted Linear Diffuser LDU (DOCX, 54.21 kB)

Especificações técnicas

• Modelo / série: LDU 30
• Largura da ranhura: 30 mm
• Comprimentos disponíveis: 800 mm, 1000 mm
• Opções de conexão de ar: bocal lateral (S), conexão por baixo (U), sem conexão separada para pavimentos pressurizados (-)
• Número de fileiras de ranhuras: 1 (variantes disponíveis com 1 ou 2 fileiras)
• Diâmetros de conexão: tipicamente 79 mm (variantes de uma fileira), 99 mm (variantes de duas fileiras)
• Exemplos de volume de ar: BG 800 = 85 (ou 75/120 dependendo da variante); BG 1000 = 100 (ou 80/140 dependendo da variante)
• Amortecedor integrado: padrão em algumas variantes
• Pés: reguláveis em altura em certas versões
• Projetado para pavimentos elevados e ocos; coletor de sujidade removível e placas de distribuição de ar para fácil manutenção
