Difusor de ar LDB 50 maxx

Visão geral

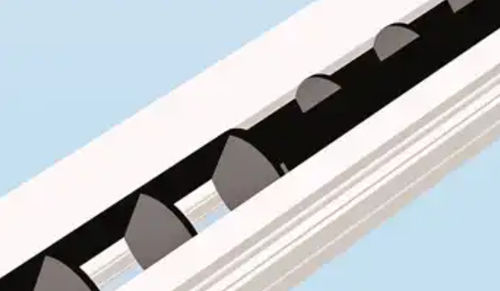

Difusor de fenda LDB 50 maxx projetado para alturas de teto particularmente elevadas e grandes volumes de ar. Ajustável para caudal constante ou variável com faixa de 100–20% sem mecânica adicional. Direção de saída ajustável em 180°, pré-ajustada em fábrica e reprodutível; ajuste possível após a instalação, incluindo posições quase fechadas. Elementos de saída em forma de rolo (Ø50 mm) e contorno interno otimizado para o ar proporcionam alta indução e redução rápida da velocidade de saída e da diferença de temperatura.

Principais características

• Diâmetro do rolo de saída: 50 mm
• Até 7 feixes individuais por metro de fenda (distribuição perfilada)
• Direção de saída ajustável: 180°
• Caudal ajustável: 100–20% sem mecânica adicional
• Projetado para tetos altos e grandes volumes de ar
• Silenciador integrado e soluções de plenum opcionais

Dados técnicos (selecionados)

• Número de fileiras de fenda: 1–3
• Caudal de ar recomendado (exemplos, níveis de ruído aproximados): 1-fenda — 310 m³/h @ 40 dB(A)
• Caudal recomendado: 2-fendas — 430 m³/h @ 38 dB(A)
• Caudal recomendado: 3-fendas — 510 m³/h @ 39 dB(A)
• Silenciador integrado: opcional

Dimensões

• Comprimento: até 2100 mm
• Largura do perfil: 100 / 200 / 300 mm

Design / Opções

• Caixa de plenum com elemento de estrangulamento integrado (opcional)
• Elementos de saída ajustáveis
• Silenciador integrado opcional

Informações adicionais

• Perfis de borda possíveis: Tipo 1
• Duto de ar e conexões: relacionados à família de produtos

Especificações técnicas

• Modelo: LDB 50 maxx
• Elementos de saída em forma de rolo, diâmetro do rolo 50 mm
• Configuração de feixes: até 7 feixes individuais por metro de fenda
• Ajustabilidade: direção de saída 180°; caudal ajustável 100–20% sem mecânica adicional
• Exemplos de desempenho acústico: 1-fenda 310 m³/h @ 40 dB(A); 2-fendas 430 m³/h @ 38 dB(A); 3-fendas 510 m³/h @ 39 dB(A)
• Dimensões: comprimento até 2100 mm; larguras de perfil 100 / 200 / 300 mm
• Opções: caixa de plenum com elemento de estrangulamento (opcional), elementos de saída ajustáveis, silenciador integrado opcional
• Aplicação: para alturas de teto elevadas e grandes volumes de ar; alta indução e rápida redução da velocidade de saída e da diferença de temperatura
