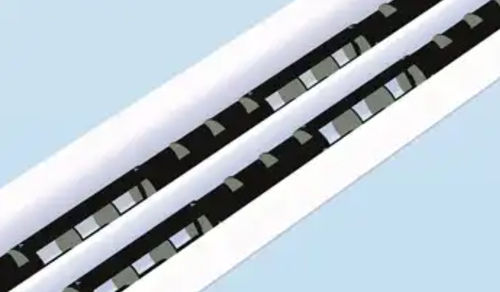

Difusor de ar LDB 20 Classic

Visão geral do produto
Difusor de ranhura ajustável para alto conforto. Projetado para caudais constantes ou variáveis com fluxo de ar configurável individualmente. Ajuste posterior possível sem mecânica adicional para intervalos de caudal de 100% a 20% do caudal nominal.

Controle direcional
Direção de descarga ajustável em 180°, ajuste de fábrica com posicionamento reproduzível a qualquer momento. Ajuste posterior possível em estado instalado; ajuste quase fechado possível.

Projeto da saída
Elementos de saída em forma de rolo com diâmetro de 20 mm, alta indução e contorno interno otimizado para o ar, reduzindo rapidamente a velocidade de saída e a diferença de temperatura.

Principais características

• Diâmetro do rolo: 20 mm
• Características de fluxo: de jato plano de teto a leque amplo — até 17 jatos individuais por metro de fila de ranhura
• Características de descarga orientadas para o conforto

Dados técnicos

• Número de filas de ranhuras: 1–4
• Volume de ar recomendado 1-ranhura: 110 m³/h a 36 dB(A)
• Volume de ar recomendado 2-ranhuras: 190 m³/h a 38 dB(A)
• Volume de ar recomendado 3-ranhuras: 250 m³/h a 31 dB(A)
• Volume de ar recomendado 4-ranhuras: 300 m³/h a 36 dB(A)
• Silenciador integrado: opcional

Dimensões (comprimento em mm)

• Comprimento máximo: até 2000 mm
• Largura do perfil [mm]: 31–160

Design / Opções

• Elementos de saída ajustáveis
• Caixa de ligação com elemento de estrangulamento integrado

Seleção de perfis de borda possíveis

• Tipo 5
• Tipo 0
• Tipo 8
• Tipo 1
• Tipo 4
• Tipo 2

Difusão do ar
Gráfico disponível mostrando os padrões de difusão do ar para o produto.

Especificações técnicas

• Modelo: LDB 20 Classic
• Diâmetro do rolo: 20 mm
• Jatos: até 17 jatos individuais por metro de fila de ranhura
• Filas de ranhuras disponíveis: 1 a 4
• Volumes de ar recomendados (exemplos): 1-ranhura 110 m³/h @36 dB(A); 2-ranhuras 190 m³/h @38 dB(A); 3-ranhuras 250 m³/h @31 dB(A); 4-ranhuras 300 m³/h @36 dB(A)
• Intervalo de largura do perfil: 31–160 mm
• Comprimento máximo: até 2000 mm
• Opções: elementos de saída ajustáveis; silenciador integrado opcional; caixa de ligação com elemento de estrangulamento integrado
