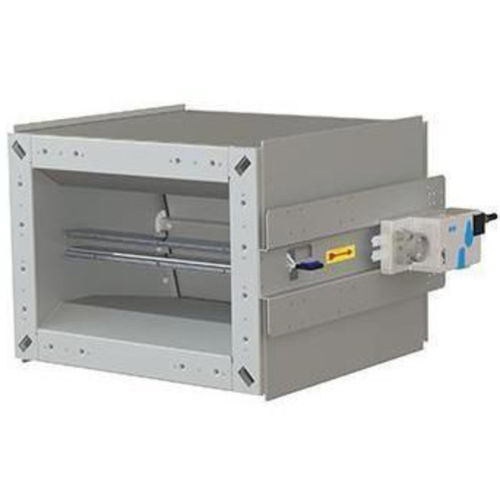

Controlador de caudal de ar VRF Vent

Visão geral
Os reguladores de caudal VRFvent controlam caudais constantes ou variáveis em condutas de ar retangulares de sistemas Comfort Air Technology, independentemente da pressão de admissão. Pode ser implementada uma vedação total. A atuação e o controlo são realizados com energia externa (elétrica ou pneumática). As secções do invólucro correspondem às comprimentos de aresta recomendados segundo a DIN EN 1505, permitindo a seleção da maior secção de passagem mesmo em instalações compactas.

Principais características

• Alta precisão de controlo e potencial de poupança de energia – bocal de duas fases otimizado para fluxo com perda de pressão mínima para altas pressões efetivas mesmo a baixas velocidades de ar (princípio VenturiControl).
• Universal – adequado para montagem de vários tipos/componentes de reguladores.
• Opções de combinação – compatível com atuadores com retorno por mola ou de alta velocidade.
• Modos de medição – disponíveis para medição dinâmica (VRFvent) e estática (VRFvent-s).
• Fácil de ajustar – pode ser retrofitado no local; posição da válvula legível externamente.
• Instalação simples – flanges com orifícios oblongos (ou porcas gaiola deslizantes para versão isolada).

Resumo de dados técnicos
Dados técnicos para LpA = 35 dB(A): exemplos de caudal: 70 m³/h e 200 m³/h (ver ficha técnica para a gama completa). Intervalo de pressão diferencial: até 1000 Pa.

Dimensões (Comprimento x Largura x Altura em mm)
200 x 100-1200 x 400

Design / Opções

• Versão estática (para ar poluído) — opcional
• Casco isolante — opcional
• Acessórios de silenciador — opcionais
• Invólucro: aço galvanizado
• Princípio de medição: dinâmico (para ar não carregado) e estático

Aplicação e funcionamento
O produto aplica o princípio VenturiControl da LTG para alcançar baixa perda de pressão combinada com alta precisão. Projetado para condutas de ar retangulares, suporta atuação externa (elétrica ou pneumática). Recomendado quando é necessário controlo do caudal independente da pressão de admissão; pode ser realizada uma vedação total se necessário.

Especificações técnicas

• Princípio de medição: VenturiControl; dinâmico (VRFvent) e estático (VRFvent-s).
• Atuação: energia externa (elétrica ou pneumática).
• Caudal: exemplos 70 m³/h e 200 m³/h; ver ficha técnica para o intervalo completo.
• Intervalo de pressão diferencial: até 1000 Pa.
• Dimensões (C x L x A): 200 x 100-1200 x 400 mm.
• Opções: versão estática, casco isolante, acessórios de silenciador.
• Material do invólucro: aço galvanizado.
• Normas: secções do invólucro conforme DIN EN 1505.
