Controlador de caudal de ar VRE Active

Visão geral

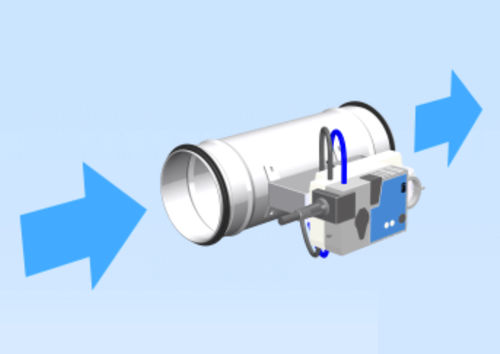

O controlador de caudal VRE Active (VRE Active) regula um caudal volumétrico constante ou variável em condutas de ar circulares de sistemas Comfort Air Technology, independentemente da pressão a montante. É possível o fecho total. Disponível para medição dinâmica (VRactive) e medição estática (VRactive-s). A atuação e o controlo são elétricos (é necessária alimentação externa). A caixa possui extremidades de encaixe com juntas labiais, compatíveis com condutas segundo DIN EN 1506 / DIN EN 13180.

Principais vantagens

• Maior precisão de controlo na faixa de baixas velocidades do ar devido à amplificação da pressão diferencial
• Eficiente em termos energéticos – perda de pressão mínima graças a um elemento diferencial compacto
• Comprimento de instalação muito reduzido, insensível ao escoamento de entrada permitindo integração simples
• Construção otimizada com estanquidade particularmente elevada
• Também disponível com medição diferencial estática — adequado para laboratórios e hospitais

Aplicações e notas de conceção
Projetado para instalação em condutas circulares de sistemas HVAC e Comfort Air Technology que exigem controlo preciso do caudal. Selecionar versões de medição dinâmica para ar limpo e versões de medição estática para condutas com contaminação. Estão disponíveis múltiplas opções de caixa e materiais para diferentes requisitos de instalação e ambiente.

Conceção / Opções

• Controlo analógico
• Variações de caixa
• MP (opcional)
• Aço galvanizado
• Interface BACnet
• Silenciador SDE (opcional)
• Modbus
• Opções de princípio de medição
• Revestimento (opcional)
• Medição dinâmica (para ar não poluído)
• Medição estática (para ar poluído) (opcional)
• Aço inoxidável (opcional)
• Dispositivo de ajuste manual (opcional)
• Capa isolante (opcional)
• Controlo analógico / digital (bus)

Detalhes do produto
A alta precisão de controlo em baixas velocidades do ar, a baixa perda de pressão e o comprimento de instalação muito reduzido tornam o VRE Active adequado para aplicações HVAC energeticamente eficientes que exigem controlo preciso do caudal e fecho estanque.

Especificações técnicas

• Intervalo de caudal volumétrico: 27 – aprox. 4500 m³/h
• Relação de controlo: 10 : 1
• Intervalo de pressão diferencial: até 1000 Pa
• Perda de estanqueidade da caixa segundo DIN EN 1751: Classe A (opcionalmente Classe C)
• Fecho estanque segundo DIN EN 1751 Classe 4 (DN 100 & 125: Classe 3)
• Desvio de controlo: máx. 5% de V
• Tamanhos [mm]: Ø 100 – 400
• Comprimento de instalação [mm]: 135 – 420
