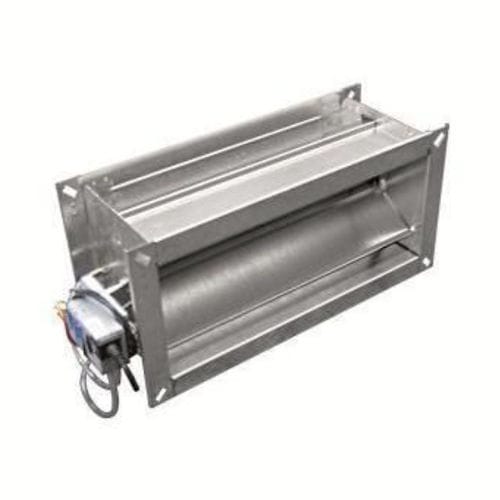

Controlador de caudal de ar VRF Active

Visão geral do produto
Os controladores de caudal VRF Active regulam caudal constante ou variável em condutas de ar retangulares de sistemas Comfort Air Technology até o corte total, independentemente da pressão de entrada. Disponíveis com princípio de medição dinâmico (VRFactive) ou estático (VRFactive-s). Ativação e controlo com alimentação elétrica externa. As secções da carcaça cumprem as larguras de aresta recomendadas segundo DIN EN 1505, permitindo a maior secção de passagem possível em instalações com espaço reduzido. Carcaça com flanges e orifícios oblongos; versões isoladas com porcas gaiola.

Principais características

• Máxima precisão de controlo na gama de baixas velocidades de ar devido à amplificação da pressão diferencial
• Eficiente em energia — perda de pressão mínima devido ao pequeno elemento de pressão diferencial
• Comprimento de instalação muito curto, insensível ao escoamento de entrada para integração simples
• Construção otimizada com elevada estanqueidade
• Também disponível com medição de pressão diferencial estática — adequado para laboratórios e hospitais

Efeito potente: medição LTG ActiveControl por mapa

• Maior precisão de medição entre sistemas comparáveis em baixas velocidades de ar
• Combina comprimentos de instalação extremamente curtos com máxima precisão de controlo em baixas velocidades
• Insensível ao escoamento incidente graças ao encaminhamento de ar otimizado para o elemento de medição
• Desvio máx. 5% ao caudal nominal (Vnenn)

Dados técnicos (resumo)

• Intervalo de caudal: 17 – aprox. 300 m³/h
• Rácio de controlo: 10:1
• Intervalo de pressão diferencial: até 1000 Pa
• Perda de estanqueidade da carcaça: DIN EN 1751 Classe C
• Fecho hermético: DIN EN 1751 Classe 4 (200 x 100: Classe 3)
• Desvio de controlo: máx. 5% em relação ao caudal nominal (Vnenn)

Dimensões (C × L × A, mm)
200 × 100 – 1200 × 400
Comprimento de instalação [mm]: 135 – 420

Conceção / Opções

• Versões de carcaça: aço galvanizado, pintado, inox (opcional)
• Controlo analógico; BACnet (opção); Modbus (opção); controlo bus analógico/digital
• Princípios de medição: dinâmico (para ar não poluído), estático (para ar poluído, opcional)
• Acessórios: Silenciador SDE (opcional); MP (opcional); dispositivo de ajuste manual (opcional); casca isolante (opcional)

Especificações técnicas

• Nome / modelo: VRF Active
• Tipo: controlador de caudal volumétrico variável (princípios de medição dinâmico e estático disponíveis)
• Intervalo de caudal: 17 – aprox. 300 m³/h
• Rácio de controlo: 10:1
• Intervalo de pressão diferencial: até 1000 Pa
• Perda de estanqueidade: DIN EN 1751 Classe C
• Fecho hermético: DIN EN 1751 Classe 4 (200 × 100: Classe 3)
• Desvio de controlo: máx. 5% em relação ao caudal nominal (Vnenn)
• Dimensões (C × L × A mm): 200 × 100 – 1200 × 400
• Comprimento de instalação: 135 – 420 mm
• Materiais / opções: aço galvanizado, pintado, inox (opcional); casca isolante (opcional)
• Controlo / interfaces: analógico; BACnet (opção); Modbus (opção); controlo bus analógico/digital
• Acessórios / opções: Silenciador SDE (opcional); MP (opcional); dispositivo de ajuste manual (opcional)
