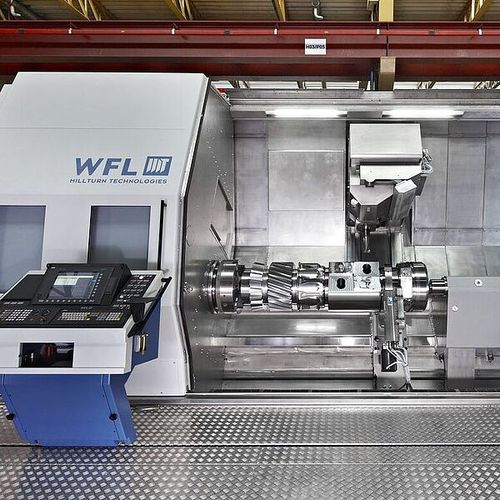

Fresadora CNC M100

horizontalpara aeronáutica5 ou mais eixos

M100 M120 M150 Distância entre pontas - mm - 2000/3000/5000/6500/8000/10000/12000 Volteio sob a guia superior - mm - 900 1140 1480 Diâm. máx. torneamento sobreo barramento - mm - 980/940/920/880/860/820/780 1220/1180/1160/1120/1100/1060/1020 1560/1520/1500/1460/1440/1400/1360 Potência máx.do fuso principal a 40% - kW - 103//113 103//113 103//113 Torque máx. do fuso principal a 40% - Nm - 6400/10160//8790/14000 6400/10160//8790/14000 6400/10160//8790/14000 Torque máx. do fuso principal a 100% - Nm - 4600/7300//7810/12400 4600/7300//7810/12400 4600/7300//7810/12400 Rotação máx. do fuso principal - rpm - 1600 / 1000 // 1600 /1000 1600/1000//1600/1000 1600/1000//1600/1000 Potência máx. fuso de fresamento a 100% - kW - 30/55 30//45//55 45//55 Torque máx. fuso de fresamento a 100% - Nm - 315/730 315//500/310//730 500/310//730 Rotação máx. do fuso de fresamento - rpm - 6000/3200 6000//5000/8000//3200 5000/8000//3200 Ângulo de basculamento do eixo B - Grau - - 110/+90 - 110/+90 - 110/+90 Curso do eixo Y, 30 kW - mm - 600(-200...+400) 600(-250...+350) - Curso do eixo Y, 45 kW - mm - - 650(-290...+360) 800(-400...+400) Curso do eixo Y, 55 kW - mm - 500(-200...+300) 650(-300...+350) 800(-450...+350) Curso do eixo X, 30kW, 55kW - mm - 920(-20…+900) 1120(-20…+1100) 1120(-20…+1100) Curso do eixo X, 45kW - mm - - 1100(-20...+1080) 1150(-20...+1130) Contra ponta – diâm. mandril - mm - 180 180/300 300 Magazine de ferramentas - Qtd. - 36/72/108 / * 36/72/108 / * 36/72 /108/ * Comando SIEMENS - Modelo - SINUMERIK 840D sl SINUMERIK 840D sl SINUMERIK 840D sl
