Fresadora CNC M7 series

horizontalpara aeronáutica

Visão geral

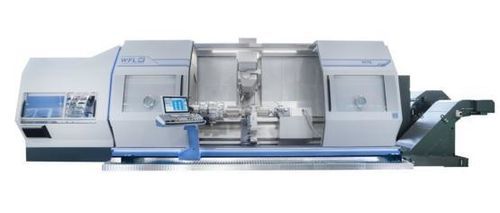

O M70 MILLTURN é um centro CNC multitarefa de torneamento‑fresagem baseado no sistema modular WFL. O conceito da máquina minimiza as distâncias entre peça, ferramenta e guias, enquanto maximiza as distâncias entre os pares de guias, assegurando estabilidade e geometria ótimas. O carrossel de ferramentas carregado pela frente oferece armazenamento compacto, estável e acesso seguro.

Destaques

• Interfaces de ferramentas modulares projetadas para precisão e rigidez a longo prazo.
• A interface de ferramenta padrão é dimensionada para forças de avanço elevadas.
• Capaz de processos de furação profunda altamente produtivos e diversas tecnologias especiais de usinagem.

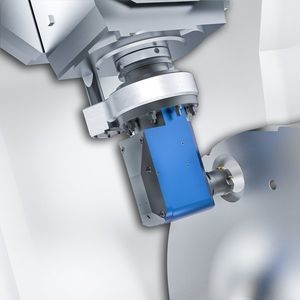

• O sistema de ferramentas prism permite o uso de ferramentas além das dimensões padrão.
• Uso de suportes prism sólidos e troca automática de cabeça de corte com a barra de mandrilar WFL.
• Duas variantes de carrossel (capacidades até 200 posições).

Dados técnicos (tabela)
Distância nominal entre centros — mm — M70: 1000 / 2000 / 3000 / 4500 / 6000 / 8000 — M70‑G: 1000 / 2000 / 3000 / 4500 / 6000 / 8000
Diâmetro sobre o carro superior — mm — M70: 850 / 850 / 850 / 850 / 820 / 790 — M70‑G: 850 / 850 / 850 / 850 / 820 / 790
Potência máx. fuso de torneamento 40% (100%) — kW — M70: 56(40) / 80(60) * — M70‑G: 56(40) / 80(60) // 60(40) / 90(60) *
Binário máx. fuso de torneamento 40% (100%) — Nm — M70: 3420(2440) / 5860(4500) * — M70‑G: 3420(2440) / 5860(4500) // 3000(2000) / 4800(3200) *
Velocidade máx. fuso de torneamento — min-1 — M70: 2400 / 1600 * — M70‑G: 2400 / 1600 *
Potência máx. fuso de fresagem 40% (100%) — kW — M70: 58(45) * — M70‑G: 58(45) *
Binário máx. fuso de fresagem 40% (100%) — Nm — M70: 640(500) / 400(310) * — M70‑G: 640(500) / 400(310) *
Velocidade máx. fuso de fresagem — min-1 — M70: 5000 / 8000 * — M70‑G: 5000 / 8000 *
Ângulo de basculamento eixo B — deg — M70: 220 (-110…+110) — M70‑G: 220 (-110…+110)
Curso Y — mm — M70: 525 (-225…+300) — M70‑G: 525 (-225…+300)
Curso X — mm — M70: 900 (-20…+880) — M70‑G: 900 (-20…+880)
Conicidade contraponto — Tipo — M70: MK6 — M70‑G: -
Sistema de armazenamento do carrossel de ferramentas — número — M70: 36 / 72 / 108 / 200 * — M70‑G: 36 / 72 / 108 / 200 *
Controle SIEMENS — Tipo — M70: SINUMERIK ONE — M70‑G: SINUMERIK ONE

Especificações técnicas

• Distâncias nominais disponíveis: 1000, 2000, 3000, 4500, 6000, 8000 mm
• Diâmetro sobre o carro superior até 850 mm (varia conforme a distância entre centros)
• Opções de potência do fuso de torneamento até 80 kW (variantes 40% / 100%)
• Binários do fuso de torneamento até 5860 Nm (dependente do ciclo de serviço)
• Velocidades fuso de torneamento: 2400 / 1600 min-1 (conforme configuração)
• Potência fuso de fresagem: 58 kW (40%) / 45 kW (100%) indicada
• Binário fuso de fresagem: até 640 / 400 Nm (40% / 100%)
• Velocidades fuso de fresagem: 5000 / 8000 min-1
• Intervalo de basculamento eixo B: 220° (-110° … +110°)
• Curso eixo Y: 525 mm (-225 … +300)
• Curso eixo X: 900 mm (-20 … +880)
• Conicidade contraponto: MK6 (apenas M70)
• Capacidades do carrossel de ferramentas: 36 / 72 / 108 / 200 posições
• Controle padrão: SIEMENS SINUMERIK ONE
