Flugdatenrechner für Drohnen 2.0

Übersicht

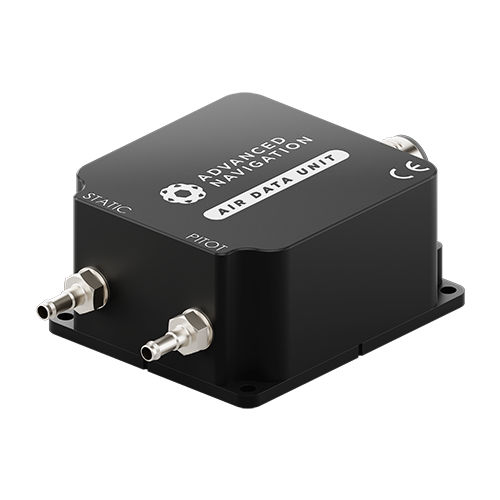

Die Air Data Unit 2.0 (ADU2) liefert hochgenaue Pitot‑Luftgeschwindigkeit, barometrische Höhe und Außentemperatur für Luftplattformen. Erhältlich in drei Varianten (ADU2-10, ADU2-30, ADU2-100) deckt die ADU2 weite Geschwindigkeitsbereiche ab und ersetzt die veraltete Air Data Unit 1.0.

Integration und Einsatz
In Kombination mit einem Inertialnavigationssystem (INS) von Advanced Navigation wie Certus Evo liefert die ADU2 präzise Luftdaten zur Begrenzung der INS‑Drift, verbessert die Navigationsresilienz und erhöht Reichweite, Dauer sowie Positions-/Kursgenauigkeit von unbemannten Luftfahrzeugen in GNSS‑armen oder umkämpften Umgebungen.

Eigenschaften

• Präzise Luftdatenerfassung: Absolut- und Differenzdrucksensoren sowie ein Außentemperatursensor für genaue Messwerte von Geschwindigkeit, Höhe und Temperatur.
• Thermische Stabilität: Werkskalibrierung gewährleistet Messstabilität über den spezifizierten Temperaturbereich.
• Navigationsresilienz: Reduziert die Drift der Trägheitsnavigation, wenn GNSS beeinträchtigt ist.
• Robustes, kompaktes Design: Geringe Abmessungen, Gewicht und Leistungsaufnahme (60 × 50 × 29 mm; 120 g) für zuverlässigen Betrieb auf unbemannten Plattformen.

Verfügbare Ressourcen
Zum Herunterladen: Datenblatt, Online‑Referenzhandbuch, 3D‑Modelldateien, Air Data Unit Viewer‑Utility sowie Firmware/Firmware‑Updates.

Hinweise
Die Air Data Unit 1.0 ist End‑of‑Life; ADU2 ist die nächste Generation als Ersatz. Leistungsangaben basieren auf der Kopplung mit einem Advanced Navigation Certus Evo INS. Überschreitung des spezifizierten Differenzprüfdrucks (75 kPa) kann das Gerät dauerhaft beschädigen.

Technische Daten

• Varianten: ADU2-10, ADU2-30, ADU2-100
• Maximale Geschwindigkeit (ADU2-10): 63 m/s (122 kt)
• Maximale Geschwindigkeit (ADU2-30): 111 m/s (215 kt)
• Maximale Geschwindigkeit (ADU2-100): 201 m/s (390 kt)
• Minimale Geschwindigkeit (volle Genauigkeit) (ADU2-10): 8.0 m/s (16 kt)
• Minimale Geschwindigkeit (volle Genauigkeit) (ADU2-30): 15 m/s (29 kt)
• Minimale Geschwindigkeit (volle Genauigkeit) (ADU2-100): 25 m/s (49 kt)
• Geschwindigkeitsauflösung: 0.00005 m/s (0.0001 kt)
• Gemessener Höhenbereich: 0 bis 10.300 m (0 bis 34.000 ft)
• Höhenauflösung: 0.001 m (0.003 ft)
• Temperaturbereich (volle Genauigkeit): -20 bis 60 °C
• Temperaturbereich (betrieblich): -40 bis 85 °C
• Differenzprüfdruck*: 75 kPa (Überschreitung kann das Gerät dauerhaft beschädigen)
• Eingangsbetriebsspannung: 5 bis 35 V (±10 %)
• Eingangsschutz: 40 V
• Umkehrpolungsschutz: 100 V
• Leistungsaufnahme (typ.): 40 mA @ 5 V
• Druckanschlussgröße (alternative Größe unterstützt): 4 mm
• Abmessungen: 60 × 50 × 29 mm
• Gewicht: 120 g
• Schnittstelle: RS232 / RS422
• Datengeschwindigkeit: 9600 bps bis 1 Mbps
• Protokoll: Advanced Navigation Packet Protocol (ANPP)
• Ausgangsfrequenz: 20 Hz
• Leistungsanmerkung: Leistung basierend auf Kopplung mit einem Advanced Navigation Certus Evo INS.
• Wichtige Daten (Product End of Life‑Programm): 16. Feb. 2026 — NRND & Last Time Buy; 16. Feb. 2027 — Last Time Ship; 16. Feb. 2028 — End of Support.
