Beschreibung

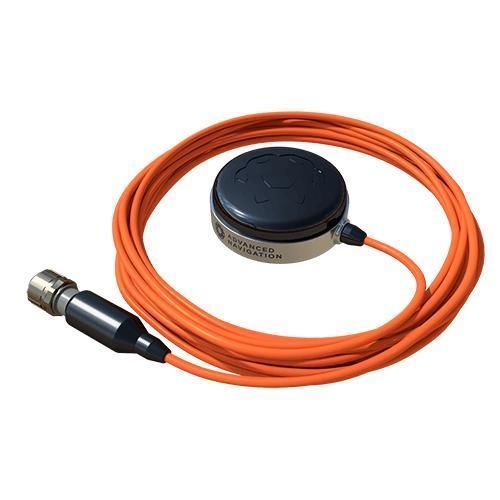

Poseidon ist eine Unterwasser-GNSS-Antenne, entwickelt für Unterwasserfahrzeuge, die beim Auftauchen eine GNSS-Positionsbestimmung benötigen. Die Antenne ist Mehrfrequenz-fähig und für Schiffe und Fahrzeuge geeignet, die extremen maritimen Bedingungen ausgesetzt sind, die normale GPS-Antennen nicht aushalten. Sie kann L-Band-Korrekturen empfangen, um eine präzise Positionsbestimmung auf See zu ermöglichen. Die Antenne ist leicht, kompakt, korrosionsbeständig und für Tiefen bis zu 3000 Metern ausgelegt.

Merkmale

• 3000 m Tauchtiefe: zugelassen für Tiefen bis zu 3000 Metern, geeignet für permanente Montage an tief tauchenden Unterwasserfahrzeugen.
• Mehrkonstellation: unterstützt GPS L1/L2/L5, GLONASS G1/G2/G3, GALILEO E1/E5, BeiDou B1/B2 sowie L-Band-Korrekturdienste.
• Unterstützte SBAS-Systeme: WAAS, EGNOS, MSAS, GAGAN, QZSS.
• Hohe Performance: modernes RF-Design für hohe Positionsleistung unter schwierigen Seebedingungen; fähig, hohe Interferenz- und Mehrwegeeffekte zu unterdrücken.
• Kompaktes Design: eine der kleinsten druckfesten GNSS-Antennen am Markt mit integriertem, kompaktem und leichtem Aufbau.

Downloads (keine Links)
Datasheet: Version 2.1 (27 Sep 2021). Referenzhandbuch: Version 2.0 (17 Dec 2016). 3D-Modell: Version 12.0 (19 Feb 2018). 3D-Modell Bulkhead-Connector: Version 2.0 (19 Feb 2018).

Technische Daten

• Unterstützte Navigationssysteme: GPS L1/L2/L5; GLONASS G1/G2/G3; GALILEO E1/E5; BeiDou B1/B2; L-Band-Korrekturen.
• Unterstützte SBAS-Systeme: WAAS, EGNOS, MSAS, GAGAN, QZSS.
• Antennenelement-Gewinn: 4 dBiC.
• Polarisation: rechtsdrehende zirkulare Polarisation.
• LNA-Verstärkung: 28 dB.
• Außerband-Unterdrückung: < 1050 MHz : > 45 dB; < 1125 MHz : > 30 dB; > 1350 MHz : > 45 dB; < > 1450 MHz : > 30 dB; > 1690 MHz : > 30 dB; > 1730 MHz : > 40 dB.
• Rauschfaktor: < 2 dB.
• Betriebsspannung: 2,5 bis 16 V DC.
• Stromaufnahme: 20 mA (typisch); 25 mA (maximal).
• ESD-Schutz: 15 kV Luftentladung.
• Abmessungen: Ø67 mm x 23 mm.
• Kabellänge: 3 m.
• Betriebstemperatur: -40 °C bis 85 °C.
• Gewicht: 320 Gramm.
• Gehäusematerial: Edelstahl 316.
• RoHS-konform: Ja.
• Stoßfestigkeit: vertikal 50 g; horizontal 30 g.
• Maximaldruck / Tauchtiefe: 300 bar (3.000 m).
