Radar zur Überwachung RL–2000

SekundärPrimärAnflug

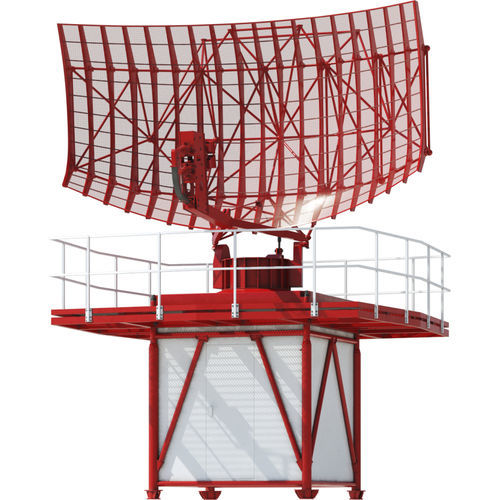

RL-2000 ist die neueste Generation des ELDIS-Primärüberwachungsradars für die Anflugkontrolle (Terminal Approach Control Area). Das Radar erfüllt die EUROCONTROL- und ICAO-Normen. Das RL-2000 zeichnet sich durch eine hochgradig modulare Solid-State-Konfiguration, ein ausfallsicheres System und niedrige Lebenszykluskosten aus. Die Standardkonfiguration des RL-2000 umfasst den Meteokanal. Das Gesamtsystem kann durch das Monopuls-Sekundärradar MSSR-1 erweitert werden. Diese Konfigurationserweiterung stellt eine integrierte Systemlösung für TMA dar. ANTENNE Die Antenne erzeugt ein kosekantes, quadratisches Strahlungsdiagramm. Dieses Merkmal gewährleistet eine wirksame Unterdrückung von Bodenstörungen und eine hervorragende Abdeckung in größeren Höhen. Das System ist mit linearer, zirkularer oder elliptischer Polarisation ausgestattet. TRANSMITTER Der Sender ist ein modulares luftgekühltes Festkörpersystem. Der Sender arbeitet im gesamten Frequenzbereich mit Frequenzdiversität für Kurz- und Langpulsübertragung. Die Gesamtkonfiguration des Senders ermöglicht die Verwendung von 8 / 16 Sendermodulen mit GaN-Technologie und fortschrittlicher Diagnose. EMPFÄNGER Der hohe Dynamikbereich des Empfängers wird durch direkte HF-A/D-Wandlung erreicht. Der Empfänger verfügt über eine automatische digitale Verstärkungsregelung und Verstärkungskalibrierung. Die Empfänger-BITE-Diagnose misst die Leistungsparameter des Empfängers, einschließlich der Rauschzahl. SIGNALPROZESSOR Der Signalprozessor basiert auf 64-Bit-Prozessoren mit hoher Rechenleistung. Die adaptive CFAR-Filterung umfasst eine Scan-to-Scan-Auswertung. Der Extraktionsprozess umfasst die Erkennung von Zielkoordinaten und die Verbesserung ihrer Genauigkeit. STEUERUNGS- UND ÜBERWACHUNGSSYSTEM (CMS-CAM)
