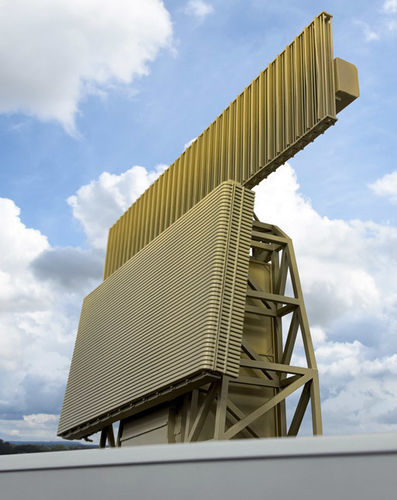

Radar zur Überwachung RL-3000

Sekundärzur ErkennungS-Modus

Produktübersicht RL-3000 ist ein softwaredefiniertes 3D-Langstrecken-Flugüberwachungsradar, das dreidimensionale Überwachungsdaten und ein umfassendes Lagebild des Luftraums liefert. Das System überwacht kontinuierlich den Luftraum, erkennt und klassifiziert Ziele mit unterschiedlichen Radar Cross Sections (RCS) und Geschwindigkeiten. Die modulare, vollständig digitale Architektur und fortschrittliche Erkennungsalgorithmen ermöglichen die Verarbeitung großer Datenmengen und die adaptive Unterdrückung von Boden- und Seestörungen. Erweiterbar mit MSSR/Mode S oder IFF-Interrogator.

Hauptmerkmale

• Fortschrittlicher Festkörper-3D-PSR-Sensor mit optionaler MSSR-Erweiterung
• AESA-Antenne mit gestapelten Elevationsstrahlen
• GaN Sendertechnologie
• Vollständig digitale SDR-Architektur mit verteilten T/R-Modulen
• Spitzenleistung: 70 kW (PSR)
• Programmierbare Betriebsarten und Frequenzagilität
• BITE-Diagnose bis LRU-Ebene; lokale und entfernte Diagnose und Steuerung
• Electronic Counter–Counter Measures (ECCM)
• Betriebsbandbreite: 2,9–3,1 GHz

Leistung und Verfügbarkeit Betriebsverfügbarkeit > 99%
MTBCF > 3.500 Stunden
MTTR < 45 Min.
Vorbeugende Wartung ≈ 60 Stunden/Jahr

Datenoutputs

• Standard: ASTERIX Cat 048/034
• Wetterdaten: ASTERIX Cat 008/009

Konfiguration, Installation und Integration

• Standalone-Installation
• Standalone mit MSSR/IFF und ELDIS GCI (ERDIS) Erweiterungen
• Einfache Integration in nationale Luftraumüberwachungsnetze
• Anpassung an bestehende nationale Führungs- und Kontrollsysteme

Basisparameter Betriebsfrequenz: S-Band (NATO E/F)
Instrumentierte Reichweite: 240 NM
Instrumentierte Erfassunghöhe: bis 100.000 ft
Höhenabdeckung: 25°
Aktualisierungsrate: wählbar (6–10 s)

Technische Spezifikationen

• Betriebsbandbreite: 2,9–3,1 GHz
• Antenne: AESA mit gestapelten Elevationsstrahlen
• Sender: GaN T/R-Module
• Architektur: Vollständig digitaler, softwaredefinierter Radar (SDR) mit modularer Bauweise
• Diagnose: BITE bis LRU-Ebene; automatische lokale und entfernte Diagnose (optionale manuelle Übersteuerung)
• ECCM: Frequenzagilität und Gegen-Gegenmaßnahmen
• Erweiterungen: MSSR / Mode S und IFF-Interrogator-Optionen
• Datenoutputs: ASTERIX Cat 048/034 (Standard), ASTERIX Cat 008/009 (Wetter)
• Zuverlässigkeit: Verfügbarkeit >99%, MTBCF >3.500 h, MTTR <45 min, vorbeugende Wartung ~60 h/Jahr
• Installation: Standalone oder integriert (MSSR/IFF, ERDIS GCI), anpassbar an nationale C2-Systeme
