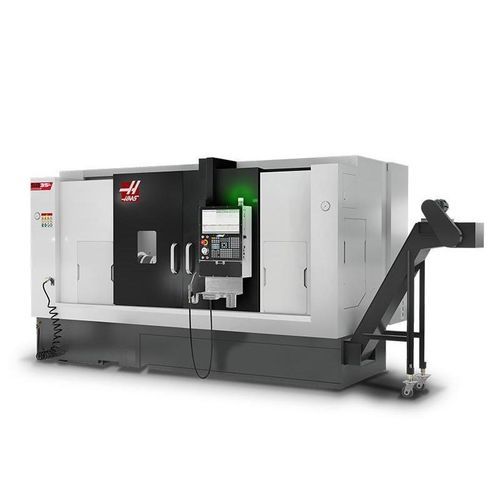

Horizontale Drehmaschine SB-35L

CNC2-AchsSchrägbett

Übersicht
Der SB-35L ist die Langbett-Variante des SB-35 mit prismatischer Box-Way-Konstruktion für hohe Steifigkeit, Tragfähigkeit und Schwingungsdämpfung. Er kombiniert gehärtete, präzise geschliffene Führungen mit handgeschabten Turcite-B-Auflagen und einem 30°-Schrägbett. Die Maschine wird vom Haas CNC gesteuert und über das Netzwerk der Haas Factory Outlet unterstützt.

Hauptmerkmale

• BMT65-Revolver, 12 Stationen
• Langbett für größere Werkstückkapazität
• Gehärtete und präzise geschliffene Box-Führungen
• Handgeschabte Turcite-B-Auflagen
• 30° Schrägbett-Design
• Vorrichtung für programmierbares steady rest (nicht entfernbar; begrenzt die minimale Mittenabstand)

Hinweise
Nicht kompatibel mit dem Haas Bar Feeder. Nicht mit Teileauffangkorb erhältlich. Die Vorrichtung für das steady rest ist nicht entfernbar und begrenzt daher den minimalen Abstand zwischen den Spitzen.

Kapazitäten
Spannfuttergröße: 12 in (305 mm)
Max. Drehdurchmesser (mit BMT65-Revolver): 13.50 in (345 mm)
Max. Dreh-/Bearbeitungslänge (variiert mit Spannmittel): 49.6 in (1260 mm)
Max. Werkstück-Durchmesser: 23.6 in (600 mm)
Stangendurchlass: 3.50 in (90 mm)
Zwischen den Spitzen (max): 58.8 in (1494 mm)

Verfahrwege
X-Achse: 9.00 in (230 mm)
Z-Achse: 52.00 in (1320 mm)

Vorschubgeschwindigkeiten
Eilgang X: 630 ipm (16.0 m/min)
Eilgang Z: 787 ipm (20.0 m/min)

Achsantriebe / Schubkraft
Max. Schub X: 7780 lbf (34607 N)
Max. Schub Z: 7780 lbf (34607 N)

Spindel
Spindelnase: A2-8
Max. Leistung: 40.0 hp (29.8 kW)
Max. Drehzahl: 2500 rpm
Max. Drehmoment: 425.0 ft-lbf @ 325 rpm (576.0 Nm @ 325 rpm)
Zugrohr-Bohrung ø: 3.58 in (91 mm)
Spindelbohrung ø: 4.13 in (105.0 mm)

Hauptspindel C-Achse
Steuerungstyp: interpolierte Bewegung und Positionierung (C-Achse)

Reitstock
Konus: MT5
Hydraulische Reitstockhübe: 4.7 in (120 mm)
Reitstockverstellung: 39.4 in (1000 mm)

Revolver
Anzahl Werkzeuge: 12 Stationen (BMT65-Revolver)
OD vs ID Werkzeuge: beliebige Kombination (variiert mit Revolver)
Bohrstangen-Rückfreiraum (hinter Revolver): 2.00 in (51.0 mm)

Live-Tooling
Max. Drehzahl: 4000 rpm
Werkzeugschnittstelle: BMT65

Allgemein
Kühlmittelkapazität: 100 gal (379 L)
Maschinengewicht (Versand): 16425 lb (7450 kg)

Luftanschluss
Luftbedarf: 4 scfm @ 100 psi (113.0 L/min @ 6.9 bar)
Inline-Luftschlauch: 3/8 in
Min. Luftdruck: 80 psi (5.5 bar)

Elektrische Daten
Antriebssystem: direct speed, Riemenantrieb
Spindelleistung: 40.0 hp (29.8 kW)
Eingangsspannung AC (3-Phasen) - Niedrig: 220 VAC (Nennstrom: 70 A)
Eingangsspannung AC (3-Phasen) - Hoch (optional interner Trafo): 440 VAC (Nennstrom: 35 A)

Versandmaße (approx.)
Domestic / Export Palette: 214.5 in x 90.5 in x 99.0 in (545 cm x 230 cm x 252 cm)
Gewicht (Versand): 16425 lb (7450 kg)

Technische Daten

• Modell: SB-35L (Langbett-Variante des SB-35)
• Serienrevolver: BMT65 12-Stationen Revolver standard
• Standardspindel: 2500 rpm, 40 hp, A2-8
• Stangendurchlass: 3.5 in (90 mm)
• Max. Schnittlänge: bis zu ~50 in (variiert mit Spannmittel)
• Betttyp: box way mit gehärteten und präzise geschliffenen Führungen und handgeschabten Turcite-B-Auflagen
• Bettwinkel: 30° Schrägbett
• Vorrichtung für programmierbares steady rest (nicht entfernbar)
• Standardkühlung: 100-Gallonen-Tank mit Mehrstufenpumpe und bandförmigem Späneförderer
• Standardsteuerungsfunktionen: Widescreen-Monitor, Ethernet, WiFi, HaasConnect, HaasDrop, Advanced Tool Management
• Standard-Spannvorrichtung: 12 in hydraulisches Spannfutter, A2-8
• Nicht kompatibel mit Haas Bar Feeder; nicht verfügbar mit Teileauffangkorb
• Versandgewicht ca.: 16425 lb (7450 kg)
