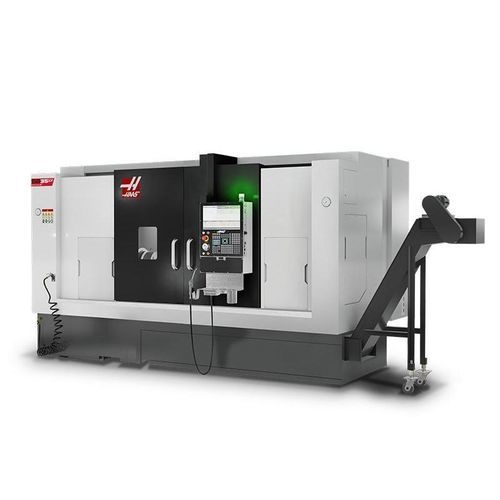

Horizontale Drehmaschine SB-35LY

CNC3-AchsSchrägbett

Übersicht
Der Haas SB-35LY ist die Langbett-Version des SB-35: eine Y-Achsen CNC-Boxway-Drehmaschine, die hohe dynamische Steifigkeit, große Tragfähigkeit und wirksame Vibrationsdämpfung für schwere Drehanwendungen bietet. Sie verbindet traditionelle Boxway-Bauweise mit der Haas-Steuerung und dem Service-Netzwerk. Standardkapazitäten: 12 in (305 mm) Futter, Spindelnase A2-8 und Stangenaufnahme 3,5 in (90 mm).

Hauptmerkmale

• BMT65-Turret mit 12 Stationen (unterstützt angetriebene Werkzeuge)
• Gehärtete und präzise geschliffene Boxways
• Handgeschabte Turcite-B Gleitbahnen
• 30° Schrägbett mit 30° Y-Achsenkeil für steife Schnitte
• Programmierbare Vorrichtung für Stützrolle (steady rest)

Wichtige Hinweise

• HINWEIS: Der SB-35LY ist nicht kompatibel mit dem Haas-Rundmaterialzuführer und nicht mit Auffangvorrichtung erhältlich.
• ACHTUNG: Die Vorrichtung für die Stützrolle ist nicht entfernbar; dies begrenzt den minimalen Abstand zwischen den Spitzen. Siehe Maschinenlayout für Details.

Kapazitäten
Futtergröße: 12.0 in | 305 mm
Max. Drehdurchmesser: 23.6 in | 600 mm
Max. Bearbeitungsdurchmesser (mit BMT65-Turret): 12.00 in | 305 mm
Max. Bearbeitungslänge (abhängig von Spannmittel): 47.3 in | 1200 mm
Stangenaufnahme: 3.50 in | 90 mm
Zwischen Spitzen (max): 58.8 in | 1493 mm

Verfahrwege
X-Achse: 8.10 in | 206 mm
Y-Achse: ± 2.0 in | ± 50 mm
Z-Achse: 49.80 in | 1265 mm

Vorschubgeschwindigkeiten
Schnellfahr X: 472 ipm | 12.0 m/min
Schnellfahr Y: 283 ipm | 7.2 m/min
Schnellfahr Z: 787 ipm | 20.0 m/min

Achsantriebe / Schub
Max Schub X: 7780 lbf | 34607 N
Max Schub Y: 4490 lbf | 19972 N
Max Schub Z: 7780 lbf | 34607 N

Spindel
Spindelnase: A2-8
Max Leistung: 40.0 hp | 29.8 kW
Max Drehzahl: 2500 rpm
Max Drehmoment: 425.0 ft-lbf @ 325 rpm | 576.0 Nm @ 325 rpm
Draw Tube Bohrung ø: 3.58 in | 91 mm
Spindelbohrung ø: 4.13 in | 105 mm

Hauptspindel C-Achse
Max Drehzahl: 60 rpm
Max Leistung: 5.0 hp | 3.7 kW
Positionierung (±): 0.01 °
Bremsscheibendurchmesser: 13.9 in | 353 mm
Bremshalte-Drehmoment: 250 ft-lbf | 339 Nm
Steuerungsart: Interpolierte Bewegung und Positionierung

Reitstock
Kegel: MT5
Hydraulischer Spindelhub: 4.7 in | 120 mm
Hub: 39.4 in | 1,000 mm

Turret
Anzahl Werkzeuge: 12 Stationen
Außen- vs Innenwerkzeuge: Beliebige Kombination (variiert mit Turret)
Rückseitenfreiraum Bohrstange (ab Rückseite der Turret): 2.00 in | 51.0 mm

Angetriebene Werkzeuge
Max Drehzahl: 4000 rpm
Werkzeugaufnahme: BMT65

Allgemein
Kühlmitteltank: 100 gal | 379 L

Druckluftanforderungen
Benötigte Luft: 4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
Inline Luftschlauch: 3/8 in
Min. Luftdruck: 80 psi | 5.5 bar

Elektrische Daten
Antriebssystem: Direct Speed, Riemenantrieb
Spindelleistung: 40.0 hp | 29.8 kW
Eingangsspannung AC (Low): 220 VAC (3-Phasen), Volllaststrom (Low): 70 A
Eingangsspannung AC (High*): 440 VAC (3-Phasen), Volllaststrom (High*): 35 A

Versandmaße (ca.)
Domestic / Export Palette: 214.5 in x 90.5 in x 99.0 in | 545 cm x 230 cm x 252 cm

Technische Spezifikationen

• Modell: SB-35LY
• Futtergröße: 12 in (305 mm)
• Stangenaufnahme: 3.5 in (90 mm)
• Max Spindeldrehzahl: 2500 rpm
• Spindelleistung: 40 hp (29.8 kW)
• Max Drehmoment: 425 ft-lbf (576 Nm) @ 325 rpm
• Spindelnase: A2-8
• Turret: BMT65 12 Stationen (unterstützt angetriebene Werkzeuge)
• Max Drehzahl angetriebene Werkzeuge: 4000 rpm
• Verfahrweg X / Y / Z: 8.10 in / ±2.0 in / 49.80 in (206 mm / ±50 mm / 1265 mm)
• Schnellfahr X / Y / Z: 472 / 283 / 787 ipm (12.0 / 7.2 / 20.0 m/min)
• Kühlmittelkapazität: 100 gal (379 L)
• Luft: 4 scfm @ 100 psi (113 L/min @ 6.9 bar)
