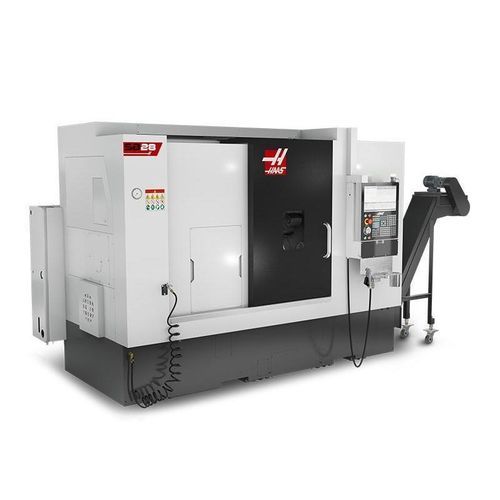

Horizontale Drehmaschine SB-28

CNC2-AchsSchrägbett

Übersicht
Der Haas SB-28 ist eine Drehmaschine mit Kastenführung (box-way) für anspruchsvolle Drehbearbeitungen, bei denen dynamische Steifigkeit, Tragfähigkeit und Schwingungsdämpfung erforderlich sind. Er verbindet die klassische Box-way-Bauweise mit der Haas-Steuerung und dem Support-Netzwerk der Haas Factory Outlets für vereinfachte Integration und Wartung.

Kurzbeschreibung
Box-way CNC-Drehmaschine mit maximalem Schnittdurchmesser 13.5 in (345 mm), maximaler Schnittlänge 21.3 in (540 mm), Spindel-Nase A2-8, 10 in (254 mm) Backenfutter und 2.9 in (74 mm) Stangenkapazität.

Hauptmerkmale

• BMT65 Turm (12 Stationen)
• Härtete und präzise geschliffene Führungen
• Handgestrichene Turcite-B Gleitbahnen
• 30° schrägbett Konstruktion
• Kompakte Stellfläche
• Standard 10" (254 mm) Backenfutter
• 2,9" (74 mm) Stangenkapazität

Anmerkungen

• HINWEIS: Der SB-28 ist nicht kompatibel mit dem Haas Bar Feeder und nicht mit einem Teileauffänger erhältlich.

Kapazitäten

• Backenfuttergröße: 10.0 in | 254 mm
• Max. Drehdurchmesser: 23.6 in | 600 mm
• Max. Schnittdurchmesser (mit BMT65): 13.50 in | 345 mm
• Max. Schnittlänge (abhängig von der Spannvorrichtung): 21.3 in | 540 mm
• Stangenkapazität: 2.90 in | 74 mm
• Zwischen Spitzen (max): 29.7 in | 753 mm

Fahrwege

• X-Achse: 9.00 in | 230 mm
• Z-Achse: 23.20 in | 590 mm

Vorschubgeschwindigkeiten

• Eilgang X: 630 ipm | 16.0 m/min
• Eilgang Z: 787 ipm | 20.0 m/min

Achsantriebe

• Max. Schub X: 7780 lbf | 34.607 N
• Max. Schub Z: 7780 lbf | 34.607 N

Spindel

• Spindel-Nase: A2-8
• Max. Leistung: 40.0 hp | 29.8 kW
• Max. Drehzahl: 3200 rpm
• Max. Drehmoment: 300.0 ft-lbf @ 500 rpm | 407.0 Nm @ 500 rpm
• Bohrung Draw Tube ø: 2.95 in | 75 mm
• Spindelbohrung ø: 3.39 in | 86.0 mm

Hauptspindel C-Achse

• Max. Drehzahl: 60 rpm
• Max. Leistung: 5.0 hp | 3.7 kW
• Positionierung (±): 0.01°
• Bremssystem Durchmesser: 13.9 in | 353 mm
• Bremshalte-Drehmoment: 250 ft-lbf | 339 Nm
• Steuerungstyp: Interpolierte Bewegung und Positionierung

Reitstock

• Kegel: MT5
• Hydraulischer Reitstockhub: 4.7 in | 120 mm
• Reiseweg: 19.7 in | 500 mm

Turm

• Anzahl Werkzeuge: 12 Stationen
• Außen- vs Innenwerkzeuge: Jede Kombination (abhängig vom Turm)
• Freiheit Rückseite Bohrstange (vom Turmrücken): 2.00 in | 51.0 mm

Live-Tooling

• Max. Drehzahl: 4000 rpm
• Werkzeugsystem: BMT65

Allgemein

• Kühlerkapazität: 40 gal | 151 L

Luftanforderungen

• Luft erforderlich†: 4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
• Inline Luftschlauch: 3/8 in
• Kupplung (Luft): 3/8 in
• Minimaler Luftdruck: 80 psi | 5.5 bar

Elektrische Spezifikation

• Antriebssystem: Direct Speed, belt drive
• Spindelleistung: 40.0 hp | 29.8 kW
• Spindeldrehzahl: 3200 rpm
• Eingangsspannung AC (3 Phasen) - Niedrig: 220 VAC (200-240 VAC)
• Volllaststrom (3 Phasen) - Niedrig: 70 A
• Eingangsspannung AC (3 Phasen) - Hoch*: 440 VAC
• Volllaststrom (3 Phasen) - Hoch*: 35 A

Abmessungen - Versand

• Domestic Pallet: 172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• Export Pallet: 172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• Gewicht: 12,600 lb | 5,715.4 kg

Zusätzliche technische Details

• Alle aufgeführten Spezifikationen gelten für die Standardmaschinenkonfiguration. Optionale Ausrüstung kann die Spezifikationen ändern.
• Optionaler interner Hochspannungstransformator für werkseitige Konfiguration erhältlich, falls erforderlich.

Technische Daten

• Modell: SB-28
• Backenfuttergröße: 10.0 in (254 mm)
• Stangenkapazität: 2.9 in (74 mm)
• Max. Spindeldrehzahl: 3200 rpm
• Spindelleistung (max): 40 hp (29.8 kW)
• Max. Schnittdurchmesser (BMT65): 13.5 in (345 mm)
• Max. Schnittlänge: 21.3 in (540 mm)
• X-Weg: 9.00 in (230 mm)
• Z-Weg: 23.20 in (590 mm)
• Turm: BMT65 12 Stationen
• Reitstockkegel: MT5
• Kühlmittelkapazität: 40 gal (151 L)
• Versandgewicht: 12,600 lb (5,715.4 kg)
