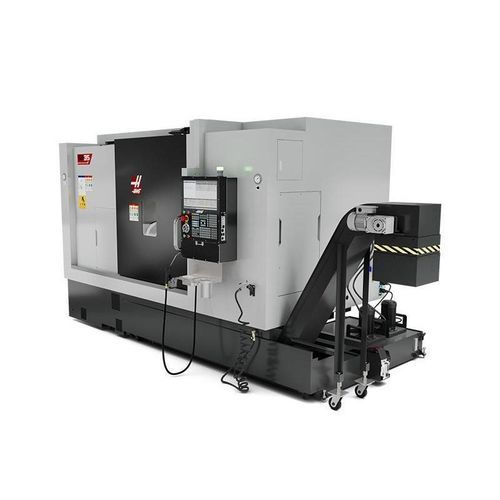

Horizontale Drehmaschine SB-35

CNC2-AchsSchrägbett

Kurzbeschreibung
CNC-Drehmaschine mit Box-Way-Führungen, ausgelegt für Schwerdrehen, mit max. Schnitt-Ø 13,50 in (345 mm), max. Schnittlänge 30,0 in (760 mm) und Spindelneigung A2-8. Serienmäßig: BMT65-Turret, 12"-Futter und Stabendurchlass 3,50 in (90 mm).

Übersicht
Die Haas SB-35 vereint die Tragfähigkeit und Schwingungsdämpfung traditioneller Box-Way-Konstruktionen mit der modernen Haas CNC-Steuerung und liefert stabile Leistung für mittlere bis große Teile sowie für unterbrochene Schnitte in Produktionsumgebungen.

Hauptmerkmale

• BMT65-Turret für vielseitige Werkzeuge
• Härtete und präzisionsgeschliffene Box-Way-Führungen
• Handgeschabte Turcite-B-Führungen
• 30° Schrägbett
• Kompakte Stellfläche für die Kapazität
• 12" (305 mm) Futter serienmäßig
• 3,50 in (90 mm) Stabendurchlass serienmäßig

HINWEIS
Die SB-35 ist nicht mit dem Haas Bar Feeder kompatibel und wird nicht mit einem Teileauffang angeboten.

Kapazitäten
Futtergröße: 12,0 in (305 mm)
Max. Drehdurchmesser: 23,6 in (600 mm)
Max. Schnitt-Ø (mit BMT65-Turret): 13,50 in (345 mm)
Max. Schnittlänge (abhängig von Spannmittel): 30,0 in (760 mm)
Stabendurchlass: 3,50 in (90 mm)
Zwischen-Drehzentren (max): 39,2 in (995 mm)

Verfahrwege
X-Achse: 9,00 in (230 mm)
Z-Achse: 32,30 in (820 mm)

Vorschubgeschwindigkeiten
Schnellfahrt X: 630 ipm (16,0 m/min)
Schnellfahrt Z: 787 ipm (20,0 m/min)

Achsantriebe / Schub
Max. Schub X: 7780 lbf (34607 N)
Max. Schub Z: 7780 lbf (34607 N)

Spindel
Spindel-Nase: A2-8
Max. Nennleistung: 40,0 hp (29,8 kW)
Max. Drehzahl: 2500 rpm
Max. Drehmoment: 425,0 ft-lbf @ 325 rpm (576,0 Nm @ 325 rpm)
Draw-Tube-Bohrung Ø: 3,58 in (91 mm)
Spindelbohrung Ø: 4,13 in (105 mm)

Hauptspindel C-Achse
Steuerungsart: Interpolierte Bewegung und Positionierung

Reitstock
Konus: MT5
Hydraulischer Reitstockhub: 4,7 in (120 mm)
Hub: 23,6 in (600 mm)

Turret
Anzahl Werkzeuge: 12 Stationen
Außen- vs Innenwerkzeuge: beliebige Kombination (abhängig von Turret)
Bohrstangen-Rückraum (vom Turretrücken): 2,00 in (51 mm)

Live-Tooling
Max. Drehzahl: 4000 rpm
Werkzeugaufnahme: BMT65

Allgemein
Kühlmittelkapazität: 100 gal (379 L)

Luftbedarf
Erforderliche Luft†: 4 scfm @ 100 psi (113,0 L/min @ 6,9 bar)
Inline-Luftschlauch: 3/8 in
Kupplung (Luft): 3/8 in
Min. Luftdruck: 80 psi (5,5 bar)

Elektrische Spezifikation (typisch)
Spindeldrehzahl: 2500 rpm
Antriebssystem: Direct Speed, Riemenantrieb
Spindelleistung: 40,0 hp (29,8 kW)
Eingang AC Spannung (3-Phasen) - Niedrig: 220 VAC (Volllaststrom: 70 A)
Eingang AC Spannung (3-Phasen) - Hoch*: 440 VAC (Volllaststrom: 35 A)

Versand / Abmessungen (Versandpalette)
Inlandspalette: 191,0 in x 90,0 in x 84,0 in (485 cm x 229 cm x 213 cm)
Exportpalette: 191,0 in x 90,0 in x 84,0 in (485 cm x 229 cm x 213 cm)
Gewicht (Versand): 14920 lb (6767,7 kg)

Verfügbarkeit
Bestellbar in den USA, Kanada, Mexiko und Europa; voraussichtliche Lieferung Q2 2026.

Technische Daten

• Modell: SB-35
• Futtergröße: 12,0 in (305 mm)
• Max. Drehdurchmesser: 23,6 in (600 mm)
• Max. Schnitt-Ø (BMT65): 13,50 in (345 mm)
• Max. Schnittlänge: 30,0 in (760 mm)
• Stabendurchlass: 3,50 in (90 mm)
• Zwischen-Drehzentren (max): 39,2 in (995 mm)
• X-Verfahrweg: 9,00 in (230 mm)
• Z-Verfahrweg: 32,30 in (820 mm)
• Schnellfahrt X: 630 ipm (16,0 m/min)
• Schnellfahrt Z: 787 ipm (20,0 m/min)
• Spindel: A2-8, 2500 rpm, 40 hp (29,8 kW)
• Max. Drehmoment: 425 ft-lbf @ 325 rpm (576 Nm)
• Max. Drehzahl angetriebener Werkzeuge: 4000 rpm (BMT65)
• Reitstockkonus: MT5; Reitstockhub 4,7 in (120 mm)
• Kühlmittelkapazität: 100 gal (379 L)
• Erforderliche Luft: 4 scfm @ 100 psi (113 L/min @ 6,9 bar)
• Versandgewicht: 14920 lb (6767,7 kg)
