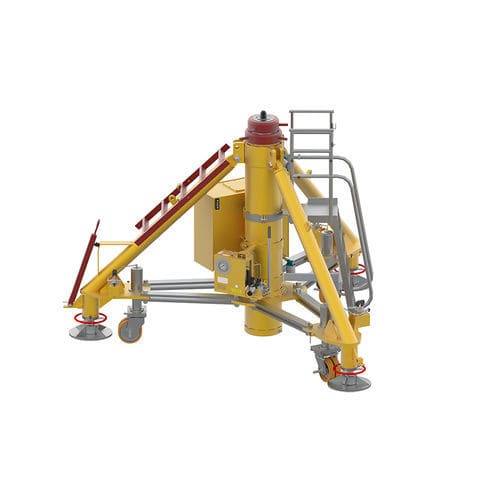

Wagenheber für Flugzeug 1852.00

hydraulischpneumatischmechanisch

Produktübersicht
Das Modell 1852.00 ist ein 120 t mehrstufiger hydraulischer Dreibein-Wagenheber, ausgelegt für die Luftfahrzeugwartung. LANGA hydraulische Dreibein-Wagenheber verfügen über eine modulare Bauweise, die den Einsatz gemeinsamer Komponenten über verschiedene Modelle ermöglicht, wodurch Lebenszykluskosten reduziert und die Ersatzteilversorgung langfristig gewährleistet wird. Jede Einheit wird vor Auslieferung auf einem Wagenheberprüfstand getestet; Seitenprüfung bei 15% der vertikalen Last und Werksprüfung bei 150% der Nennkapazität.

Anwendbarkeit
Anwendbarkeitstabelle nach Bereich des Luftfahrzeugs:
NASE
Hauptfahrwerk
HECK

HAUPTFAHRWERK
A330 MRTT, Wide Body UNIV (A330/340/350 + B777/787/747), B767-400ER, B767-400, B767-200-300, B747-800, B747, IL96, A310, A330, A340-200-300, A340-500-600, A350, B777, DASH7, A300, B787, L1011

Standardausstattung

• Manuelle Handpumpe mit Hoch- und Niederdruck-Betriebsarten.
• Pneumatisch angetriebene Hydraulikpumpe (Standard).
• Hydraulisches Entlastungsventil zum Überlastschutz und zur Kompensation thermischer Ausdehnung.
• Niedrigreibungs-Dichtungen mit Sekundärdichtung/Verschleißring zum Schutz gegen Verunreinigungen.
• Hartverchromter Zylinderlauf und hydraulische/mechanische Verlängerungen.
• Manuell betätigte Sicherheitsmuttern zur sicheren Verriegelung.
• Bedienfeld mit Manometer (Doppelskala: bar/t) und Libelle für Nivellierarbeiten.
• Schwerlast-Lenkrollen mit Feststellern für Abschleppen und Positionierung.
• Wechselbare Schwerlastziehstange zwischen den verschiedenen Beinen.
• Beine mit Kugelgelenken und mechanischer Höhenverstellung für unebene Flächen und präzises Nivellieren.
• Skydroll-beständige Lackierung (gelb Standard); unlackierte Teile verzinkt oder nitriert für Korrosionsbeständigkeit.
• Textiler Regenschutz.
• Hydraulisch betriebene Schwenkrollen für einfaches Nivellieren und erhöhte Bodenfreiheit beim Abschleppen (Optionen: Steuerung am Panel oder an jedem Rad).
• Hilfsleiter für Mehrstufenheber und Geräte mit geschlossener Höhe >2 m.
• Verpackung auf Palette.
• Aufnahmebuchsenmaße gemäß SAE-Norm AS8091.
• CE-Kennzeichnung gemäß EN12312.

Optionen

• Sonderlackierung.
• Verschlossene Holzkiste als Verpackung.
• Elektrohydraulische Pumpe anstelle der pneumatischen Pumpe.
• Hubwegmessgerät.
• Federbelastete Schwerlast-Schwenkrollen.
• Gabelstaplertaschen für einfachen Transport über lange Strecken.
• Automatische/halbautomatische Steuerungseinheit.
• Kalibrierung des Manometers durch ein zertifiziertes Prüf­labor.

Zubehör

• Universal-Wagenheberprüfstand (P/N: 1542.00).
• Fernbedienung für Dreibein-Wagenheber (P/N: 1470.98).
• Laser-Alignment-System (P/N: 1851.07).
• In Wagenheber integriertes Wiegesystem (P/N: 1898.00).
• Externe Energieversorgung (P/N: 0671.00).
• I-jack halbautomatisches Hebesystem für Flugzeuge (P/N: 0677.00).
• Hilfe-System — automatische Hebe- und Nivelliersteuerung mit linearen Wandlern (P/N: 0339.99) oder elektronischem Inklinometer (P/N: 0339.98).

Technische Daten

• Modell: 1852.00
• Bezeichnung: TRIPOD JACK
• Kapazität: 120 t (Nennwert)
• Typ: Mehrstufiger hydraulischer Dreibein-Wagenheber
• Prüfungen: Seitenprüfung bei 15% der vertikalen Last; Werksprüfung bei 150% der Nennkapazität
• Normen: CE-Kennzeichnung gemäß EN12312; Aufnahmebuchsenmaße gemäß SAE AS8091
• Konzept: Modulare Bauweise zur gemeinsamen Nutzung von Komponenten zwischen Modellen
• Materialien/Beschichtung: Skydroll-beständige Lackierung (gelb Standard); unlackierte Teile verzinkt oder nitriert
• Steuerung: Manuelle Handpumpe (hoch/niedrig), pneumatische Pumpe Standard; elektrohydraulische Pumpe optional
• Mobilität: Schwerlast-Lenkrollen mit Feststellern; hydraulische Schwenkrollen optional
