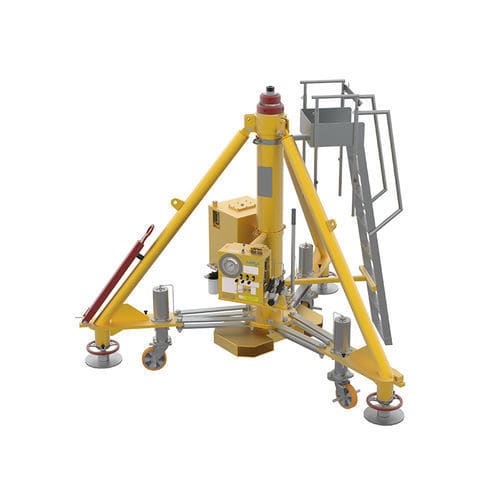

Wagenheber für Flugzeug 1488.00

hydraulischpneumatischmechanisch

Produktübersicht
Das Modell 1488.00 ist ein 30 t mehrstufiger hydraulischer Dreibeinheber, entwickelt für das Heben von Flugzeugen während Wartungsarbeiten. LANGA Hydraulic Tripod Jacks verfügen über ein modulares, luftfahrtorientiertes Design, das Betriebs-effizienz und reduzierte Lebenszykluskosten vereint. Verschiedene Pumpen- und Zubehöroptionen ermöglichen die Anpassung an spezielle Ground-Support-Prozesse. Jede Einheit wird vor der Auslieferung auf einem Prüfstand funktional getestet und seitlich mit 15 % der Vertikallast geprüft.

Anwendbarkeit
NASE | HAUPT | HECK
A330 MRTT, Wide Body UNIV (A330/340/350 + B777/787/747), B767-400ER, B767-400, B767-200/300, B747-800, B747, P-3 Orion, A310, A330, A340-200/300, A340-500/600, A350, B777, A300, B787, L1011

Standardmerkmale

• Manuelle Handpumpe mit wählbaren Hoch- und Niederdruckmodi.
• Pneumatisch angetriebene Hydraulikpumpe für schnellen Betrieb.
• Hydraulisches Entlastungsventil zum Überlastschutz und zur Kompensation von Fluidausdehnung bei Temperaturänderung.
• Niedrigreibungsdichtungen sowie Sekundärdichtung/Verschleißring zum Schutz gegen Verunreinigungen.
• Hartverchromte Zylinderlaufbahn und hydraulische/mechanische Verlängerungen für Verschleißfestigkeit.
• Manuell bediente Sicherheitsmuttern für sicheres Heben.
• Bedienfeld mit Manometer (Doppelskala: bar/t) und Wasserwaage für präzises Ausrichten.
• Robuste Lenkrollen mit Feststellern für sicheres Ziehen und Positionieren.
• Austauschbare schwere Anhängestange zwischen den Beinen für Transportflexibilität.
• Beine mit Kugelgelenken und mechanischer Höhenverstellung für unebene Flächen und Nivellierarbeiten.
• Skydroll-beständige Lackierung (Standard gelb); alle unlackierten Teile verzinkt oder nitriert für Korrosionsschutz.
• Textiler Regenschutz für exponierte Teile.
• Hilfsleiter für Mehrstufenheber oder Geräte mit geschlossenem Höhenmaß > 2 m.
• Versandverpackung auf Palette.
• Buchsendimensionen gemäß SAE-Norm AS8091.
• CE-Kennzeichnung nach EN12312; Werksbelastungsprüfung bei 150 % der Nennkapazität.

Optionen

• Sonderlackierung auf Anfrage.
• Geschlossene Holzkiste für Transport.
• Elektrohydraulische Pumpe anstelle der pneumatischen Pumpe.
• Ausschlagmessgerät zur Wegerfassung.
• Federbelastete, schwere Schwenkrollen.
• Gabelstaplertaschen für Langstreckentransport.
• Hydraulisch betriebene Schwenkrollen für einfaches Nivellieren und größere Bodenfreiheit (Bedienung am Panel oder an jedem Rad).
• Automatische/halbautomatische Steuerungseinheit (siehe zugehörige Ausrüstung).
• Manometerkalibrierung durch akkreditiertes Labor.

Zubehör / zugehörige Ausrüstung

• Universeller Prüfstand für Wagenheber (P/N: 1542.00).
• Funkfernbedienung für Dreibeinheber (P/N: 1470.98).
• Laser-Ausrichtungssystem (P/N: 1851.07).
• Wägesystem integriert auf den Hebern (P/N: 1898.00).
• Externer Antriebsaggregat (P/N: 0671.00).
• I-jack Halbautomatisches Hebesystem für Flugzeuge (P/N: 0677.00).
• Hilfssystem: automatische Hebe- und Nivelliersteuerung mit linearen Wegaufnehmern (P/N: 0339.99) oder mit elektronischem Inklinometer (P/N: 0339.98).

Technische Daten

• Modell: 1488.00
• Handelsbezeichnung: TRIPOD JACK
• Kapazität: 30 t
• Typ: Mehrstufiger hydraulischer Dreibeinheber
• Pumpoptionen: Manuelle Handpumpe (hoch/niedrig), pneumatisch angetriebene Hydraulikpumpe; elektrohydraulische Pumpe optional
• Sicherheit: Hydraulisches Entlastungsventil bei Überlast; manuell bediente Sicherheitsmuttern
• Dichtungen: Niedrigreibungsdichtungen mit Sekundärdichtung/Verschleißring
• Zylinder & Verlängerungen: Hartverchromte Laufbahn und hydraulische/mechanische Verlängerungen
• Steuerung: Bedienfeld mit Manometer Doppelskala (bar/t) und Wasserwaage
• Mobilität: Robuste Lenkrollen mit Feststellern; austauschbare Anhängestange; federbelastete oder hydraulische Schwenkrollen optional
• Höhenanpassung: Beine mit Kugelgelenken und mechanischer Höhenverstellung; Hilfsleiter für Mehrstufen- oder geschlossene Höhe > 2 m
• Oberfläche: Skydroll-beständige Lackierung (gelb standard); unlackierte Teile verzinkt oder nitriert
• Buchsenstandard: Abmessungen gemäß SAE AS8091
• Zertifizierung & Prüfungen: CE-Kennzeichnung nach EN12312; Werksprüfung bei 150 % Nennlast; seitlicher Test bei 15 % der Vertikallast; jede Einheit vor Auslieferung geprüft
• Verpackung: Auf Palette; geschlossene Holzkiste optional
