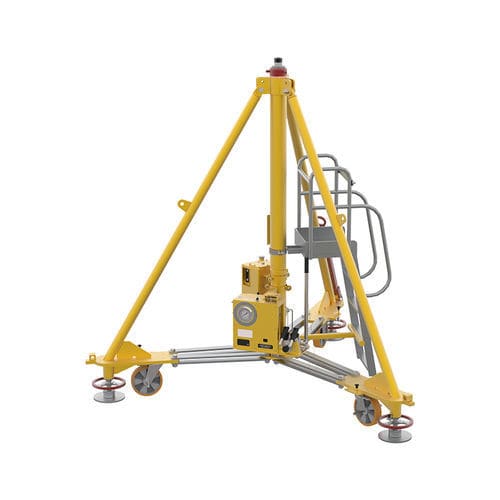

Wagenheber für Flugzeug 1284.00

hydraulischpneumatischmechanisch

Beschreibung
Modell 1284.00 ist ein einstufiger hydraulischer Dreibeinheber mit 15 t Kapazität. LANGA Hydraulic Tripod Jacks zeichnen sich durch ein modulares, wartungsfreundliches Design aus, das operative Effizienz und Kosteneffizienz in der Flugzeugwartung verbindet. Verschiedene Optionen ermöglichen die Anpassung an kundenspezifische und luftfahrtspezifische Anforderungen. Jede Einheit wird vor Auslieferung auf einem Prüfstand getestet; alle Modelle werden seitlich mit 15 % der Vertikallast geprüft.

Anwendbarkeit
B757, A320-FAMILIE, B737, Narrow Body UNIV (A320 Fam + B737 + A220+ EMB 170/195)

Standardausstattung

• Handpumpe mit Hoch- und Niederdruckbetrieb.
• Option pneumatisch angetriebene Hydraulikpumpe.
• Hydraulisches Entlastungsventil zum Überlastschutz und zur Kompensation von Flüssigkeitsausdehnung durch Temperatur.
• Niedrigreibungsdichtungen und Sekundärdichtung/ Verschleißring zum Schutz vor Verunreinigungen.
• Hartverchromter Zylinderlauf und hydraulische/mechanische Verlängerungen.
• Manuell betätigte Sicherheitsmuttern.
• Bedienfeld mit Manometer (Doppelskala: bar/t) und Libelle zur Nivellierung.
• Schwere Lenkrollen mit Feststellern für Schleppen und Positionieren.
• Robuste Anhängestange, zwischen den Beinen austauschbar.
• Beine mit Kugelgelenken und mechanischer Höhenverstellung für unebene Flächen und genaue Nivellierung.
• Skydroll-beständige Lackierung (Standardgelb); unlackierte Teile verzinkt oder nitriert zur Korrosionsbeständigkeit.
• Textiler Regenschutz.
• Hilfsleiter für hohe Wagen (mehrstufig oder >2 m geschlossene Höhe).
• Verpackung auf Palette.
• Dorne/ Buchsendimensionen gemäß SAE AS8091.
• CE-Kennzeichnung gemäß EN12312. Werksmäßige Überlastprüfung bei 150 % der Nennkapazität.

Optionen

• Speziallackfarbe.
• Verschlossener Holzkasten.
• Elektrohydraulische Pumpe (statt pneumatisch angetriebener Pumpe).
• Hubmessgerät.
• Federbelastete, schwere Schwenkrollen.
• Gabelstapleraufnahmen für Langstreckentransport.
• Hydraulisch betriebene Schwenkrollen zur vereinfachten Nivellierung und erhöhten Bodenfreiheit (Steuerung im Panel oder pro Rad).
• Automatische/halbautomatische Steuerungseinheit.
• Manometerkalibrierung durch akkreditiertes Labor.

Verwandte Ausrüstung

• Universeller Wagenheberprüfstand (P/N: 1542.00).
• Fernsteuerung für Dreibeinheber (P/N: 1470.98).
• Laser-Ausrichtungssystem (P/N: 1851.07).
• In Wagen integriertes Wägesystem (P/N: 1898.00).
• Externer Leistungsaggregat (P/N: 0671.00).
• I-jack. Halbautomatisches System zum Anheben von Flugzeugen (P/N: 0677.00).
• Hilfssystem. Automatisches Hub- und Nivelliersteuersystem mit linearen Sensoren (P/N: 0339.99) oder mit elektronischem Inklinometer (P/N: 0339.98).

Technische Daten

• Modell: 1284.00
• Handelsbezeichnung: TRIPOD JACK
• Kapazität: 15 t (Nennwert)
• Konfiguration: Einstufiger hydraulischer Dreibeinheber
• Pumpe: Handpumpe (hoch/niedrig) mit Option für pneumatisch angetriebene oder elektrohydraulische Pumpe.
• Schutz: Hydraulisches Entlastungsventil; Niedrigreibungsdichtungen und Sekundärdichtung/Verschleißring; hartverchromter Zylinderlauf.
• Sicherheit: Manuell betätigte Sicherheitsmuttern; werkseitige Belastungsprüfung bei 150 % der Nennkapazität; seitliche Prüfung bei 15 % der Vertikallast; vor Auslieferung getestet.
• Bedienelemente: Bedienfeld mit Manometer Doppelskala (bar/t) und Libelle.
• Mobilität & Nivellierung: Schwere Lenkrollen mit Feststellern; robuste Anhängestange; Beine mit Kugelgelenken und mechanischer Höhenverstellung; optionale hydraulische Schwenkrollen.
• Oberfläche: Skydroll-beständige Lackierung (gelb Standard); unlackierte Teile verzinkt oder nitriert.
• Zubehör: Textiler Regenschutz; Hilfsleiter; Verpackung auf Palette.
• Normen: Dorn-/Buchsabmessungen gemäß SAE AS8091; CE-Kennzeichnung gemäß EN12312.
