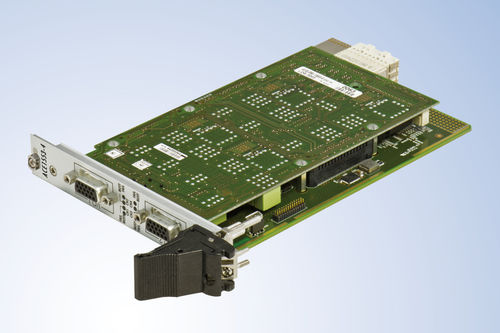

Analizador de protocolo MIL-STD-1553 ACE1553-3U-x

El ACE1553-3U-x es miembro de la nueva familia de módulos compactos PCI-Express/PXI-Express de AIM para analizar, simular, supervisar y probar MIL-STD-1553A/B que proporcionan 1, 2 ó 4 flujos de bus redundantes duales. Actúa simultáneamente como controlador de bus, terminales remotos múltiples (31) y monitor de bus cronológico/buzón de correo Capacidad de reproducción física: reconstruye y reproduce eléctricamente archivos de registro MIL-STD-1553A/B previamente grabados físicamente en el bus de datos MIL-STD-1553A Bus MIL-STD-1553A/B con excelente precisión de tiempo MILScope™ opcional con convertidor A/D incorporado para probar y verificar la forma de onda MIL-STD-1553 y detectar condiciones de bus defectuosas sin necesidad de un osciloscopio externo Hay disponibles versiones con funcionalidad reducida (función única o sólo simulador), así como variantes de rango de temperatura ampliado Capacidad para manejar hasta 5 señales de E/S discretas de propósito general (GPIO) que se pueden supervisar o controlar Diseño de hardware de núcleo común Los módulos ACE1553-3U-x utilizan el diseño de hardware "Common Core" de AIM, que emplea tecnología FPGA combinada con procesadores RISC (Unidades de Interfaz de Bus) para soportar el manejo del protocolo de bus MIL-STD-1553 para la programación precisa de mensajes simulados actuando como un Controlador de Bus y/o como múltiples Terminales Remotas, así como la marca de tiempo de los mensajes recibidos con una resolución de 1µs para la operación de Monitor de Bus. Procesamiento a bordo - Sincronización horaria IRIG-B El uso de procesadores a bordo para el manejo del protocolo MIL-STD-1553 y una gran memoria permite el funcionamiento autónomo con una interacción mínima con el PC anfitrión para aplicaciones en tiempo real.
