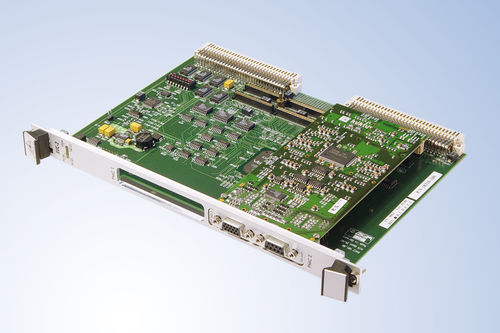

Analizador de protocolo MIL-STD-1553 AVC1553-x

Solución modular integrada mediante el uso de las tarjetas PMC AMCX1553-x instaladas en la tarjeta portadora AVC-2 Generic VME64x (6U) de AIM. La AMCX1553-x forma parte de la nueva generación de módulos PMC de AIM destinados a aplicaciones MIL-STD-1553 integradas. El AMCX1553-x ofrece funciones completas de prueba, simulación, supervisión y analizador de bus de datos con 1, 2 ó 4 flujos de bus redundantes duales. Actúa simultáneamente como controlador de bus, múltiples terminales remotos (31) y monitor de bus cronológico/buzón de correo Capacidad de reproducción física: reconstruye y reproduce eléctricamente archivos de registro MIL-STD-1553A/B previamente grabados físicamente en el sistema Bus MIL-STD-1553A/B con una excelente precisión de sincronización Versiones con funcionalidad reducida (función única o sólo simulador) disponibles, así como variantes de rango de temperatura ampliado Capacidad para manejar 8 señales de E/S discretas de propósito general (GPIO) que se pueden supervisar o controlar Diseñado para instalarse en una placa portadora de host para adaptarse a buses (como PCI/PCIe estándar, VME/VPX, cPCI/cPCIe) o en un ordenador host integrado Diseño de hardware de núcleo común Los módulos AMCX1553-x utilizan el diseño de hardware "Common Core" de AIM, que emplea tecnología FPGA combinada con procesadores RISC (Unidades de Interfaz de Bus) para soportar el manejo del protocolo de bus MIL-STD-1553 para la programación precisa de mensajes simulados actuando como Controlador de Bus y/o como múltiples Terminales Remotos, así como el sellado de tiempo de los mensajes recibidos con una resolución de 1µs para la operación de Monitor de Bus.
