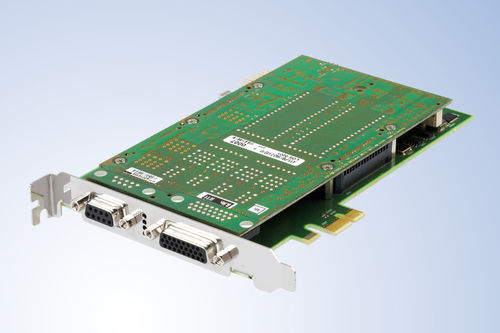

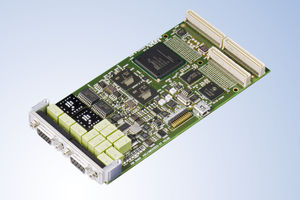

Analizador de protocolo MIL-STD-1553 APE1553-x

El APE1553-x es un miembro de la nueva familia de módulos PCI Express de AIM para analizar, simular, supervisar y probar MIL-STD-1553A/B que proporcionan 1, 2 ó 4 flujos de bus redundantes duales en un formato de módulo estándar "PCIe de longitud corta". Actúa simultáneamente como controlador de bus, terminales remotos múltiples (31) y monitor de bus cronológico/buzón de correo Capacidad de reproducción física: reconstruye y reproduce eléctricamente archivos de grabación MIL-STD-1553A/B previamente grabados físicamente en el sistema Bus MIL-STD-1553A/B con una excelente precisión de sincronización Hay disponibles versiones con funcionalidad reducida (función única o sólo simulador), así como variantes de rango de temperatura ampliado MILScope™ opcional con convertidor A/D a bordo para probar y verificar la forma de onda MIL-STD-1553 y detectar condiciones de bus defectuosas sin necesidad de un osciloscopio externo Capacidad para manejar 8 señales de E/S Discretas de Propósito General (GPIO) que pueden ser monitorizadas o controladas. Para acceder a las E/S discretas, se puede suministrar un cable multiconector opcional que ocupa una ranura del PC Diseño de hardware de núcleo común Los módulos APE1553-x utilizan el diseño de hardware 'Common Core' de AIM que utiliza tecnología FPGA combinada con procesadores RISC (Unidades de Interfaz de Bus) para soportar el manejo del protocolo de bus MIL-STD-1553 para la programación precisa de mensajes simulados actuando como un Controlador de Bus y/o como múltiples Terminales Remotos, así como la marca de tiempo de los mensajes recibidos con una resolución de 1µs para la operación de Monitor de Bus. Procesamiento a bordo - Sincronización horaria IRIG-B El uso de procesadores a bordo para el manejo del protocolo MIL-STD-1553 y una gran memoria permite el funcionamiento autónomo con una interacción mínima con el PC anfitrión para aplicaciones en tiempo real.
