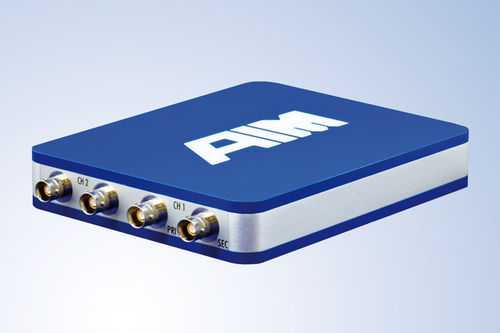

Analizador de protocolo MIL-STD-1553 ANET1553-x

El ANET1553-x es un miembro de los módulos basados en Ethernet de AIM para analizar, simular, supervisar y probar los buses de datos MIL-STD-1553A/B que proporcionan 1 ó 2 flujos de bus redundantes duales. Actúa simultáneamente como controlador de bus, terminales remotos múltiples (31) y monitor de bus cronológico/buzón de correo Capacidad de reproducción física: reconstruye y reproduce eléctricamente archivos de registro MIL-STD-1553A/B previamente grabados físicamente en la base de datos MIL-STD-1553A/B Bus MIL-STD-1553A/B con una excelente precisión de sincronización Disponibles versiones con funcionalidad reducida (función única o sólo simulador) Capacidad para manejar 8 señales de E/S discretas de propósito general (GPIO) y también ofrece E/S de disparo Diseño de hardware de núcleo común Los módulos ANET1553-x utilizan el diseño de hardware "Common Core" de AIM, que emplea tecnología FPGA combinada con procesadores RISC (Unidades de Interfaz de Bus) para soportar el manejo del protocolo de bus MIL-STD-1553 para la programación precisa de mensajes simulados actuando como Controlador de Bus y/o como múltiples Terminales Remotos, así como la marca de tiempo de los mensajes recibidos con una resolución de 1µs para la operación de Monitor de Bus. Procesamiento integrado - Sincronización horaria IRIG-B El ASP (Application Support Processor) integrado, basado en un dispositivo de hardware SoC (System on Chip), funciona con el sistema operativo Linux Sistema operativo Linux. Esto ofrece una plataforma escalable y flexible para alojar diversas aplicaciones a bordo. Se incluye un codificador/decodificador de tiempo IRIG-B integrado con salida sinusoidal y modo de giro libre para la sincronización de etiquetas de tiempo a nivel de sistema. Paquete de software de placa - Software de analizador/software de plan de pruebas opcional Los módulos ANET1553-x se suministran con un software controlador de funciones completas en completos paquetes de software de placa (BSP) para diferentes sistemas operativos
