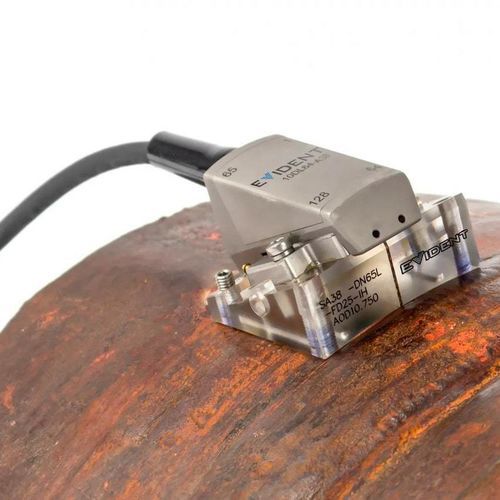

Sonda de ultrasonidos acodada 2.25DM7X4-A17

DMAde alta frecuenciade soldadura

Resumen
Las sondas Dual Matrix Array (DMA) y Dual Linear Array (DLA) son sondas de matriz phased-array emparejadas, cableadas a un único conector para realizar inspecciones transmit–receive longitudinales (TRL) en soldaduras y material adyacente. Están diseñadas para medición de espesor y detección de defectos en aceros inoxidables, aleaciones austeníticas y resistentes a la corrosión, soldaduras disimilares y materiales granulares.

Ventajas

• Capacidad para transmitir y recibir ondas longitudinales en materiales granulares y de grano grueso
• Mejor penetración y relación señal/ruido en inox y aleaciones resistentes a la corrosión, incluidas soldaduras disimilares
• Disponibles en frecuencias altas y con elementos pequeños para detectar indicaciones muy pequeñas
• Varias configuraciones (DMA y DLA) para ajustar cobertura y alcance de inspección

Sondas A28 y A38 Dual Linear Array (DLA)

• Opciones de alta frecuencia hasta 10 MHz para aplicaciones que requieren alta sensibilidad (p. ej., HTHA, creep, SOHIC)
• Matrices duales de 32 (A28) o 64 (A38) elementos que proporcionan amplia cobertura con huella compacta
• Series de cuñas (wedges) para diámetros de tubo desde 4.5 in. [114.3 mm] OD en adelante
• Cuñas con ángulos de techo para enfoque pasivo que cubren profundidades focales aprox. de 4 mm a 95 mm (0.16 in. a 3.74 in.)
• Compatibles con soporte universal y escáneres ChainSCANNER™, VersaMOUSE, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER y SteerROVER

Sondas A26 y A36 Dual Linear Array (DLA)

• Optimizada para soldaduras en acero inoxidable (austenítico, soldaduras disimilares, revestimientos)
• A26 (dual 32 elementos) adecuada para tuberías gruesas (40 mm–80 mm [1.6 in.–3.1 in.])
• A36 (dual 64 elementos) para tuberías extra gruesas (≥80 mm [≥3.1 in.])
• Series de cuñas para diámetros de tubo desde 8.625 in. [219 mm] OD en adelante
• Compatible con soporte universal, ChainSCANNER y escáneres VersaMOUSE

Sonda A27 Dual Matrix Array (32 elementos, 16×2)

• Diseñada para aplicaciones de soldadura en acero inoxidable (austenítico, soldaduras disimilares, revestimientos)
• Apta para espesores de pared de tubería de rango medio
• Series de cuñas para diámetros de tubo desde 4.5 in. [114.3 mm] OD en adelante
• Compatible con soporte universal, ChainSCANNER y VersaMOUSE

Sonda A25 Dual Linear Array 16 elementos

• Enfocada en inspecciones de soldaduras y revestimientos en acero inoxidable
• Aplicaciones en tuberías de pared fina con profundidad focal pasiva ≈ 6 mm [0.23 in.]
• Series de cuñas para diámetros de tubo de 1 in. a 4.5 in. [25.4 mm a 114.3 mm] OD
• Compatible con el escáner COBRA™

Especificaciones y dimensiones de sondas phased array
Part Number | Item Number | Frecuencia (MHz) | Configuración | Total elementos | Pitch (mm) | Elevación elemento (mm) | Apertura activa (mm) | Dimensiones externas mm (in.) L | W | H
2.25DM7X4-A17 | U8331715 | 2.25 | Dual Matrix (7 × 4 ea.) | 56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98)
5DL16-12X5-A25 | Q3301132 | 5 | Dual Linear (16 ea.) | 32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71)
2.25DL32-32X12-A26 | Q3301043 | 2.25 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DL32-32X12-A26 | Q3301480 | 4 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DM16X2-A27 | Q3300060 | 4 | Dual Matrix (16 × 2 ea.) | 64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79)
10DL32-9.6X5-A28 | Q3301742 | 10 | Dual Linear (32 ea.) | 64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96)
2.25DL64-64X12-A36 | Q3302293 | 2.25 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
4DL64-64X12-A36 | Q3302295 | 4 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
10DL64-19.2X5-A38 | Q3302412 | 10 | Dual Linear (64 ea.) | 128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11)

Caracteristicas técnicas / especificaciones

• Configuraciones: Dual Matrix (DMA) y Dual Linear Array (DLA)
• Frecuencias disponibles: 2.25 MHz, 4 MHz, 5 MHz, 10 MHz
• Cantidad total de elementos: 32, 56, 64, 128 (según modelo)
• Pitches típicos: 0.3 mm, 0.75 mm, 1 mm, 2.71 mm
• Aperturas activas y elevación de elemento indicadas por modelo (véase la tabla)
• Enfoque pasivo mediante ángulos de cuña para profundidades focales aprox. 4 mm a 95 mm en modelos seleccionados
• Opciones de cuñas para diámetros de tubería desde 1 in. (25.4 mm) hasta 8.625 in. (219 mm) OD y superiores (dependiendo del modelo)
• Aplicaciones objetivo: medición de espesor e inspección de defectos, especialmente en inox/austenítico, aleaciones resistentes a la corrosión, soldaduras disimilares, revestimientos y materiales granulares
• Compatibilidad con escáneres (según modelo): universal holder, ChainSCANNER™, VersaMOUSE, COBRA™, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER, SteerROVER
