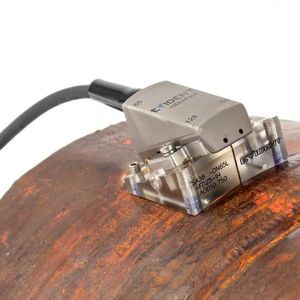

Sonda de ultrasonidos con transductores múltiples 3.5L16-A3

Descripción
Las sondas de penetración profunda están diseñadas para proporcionar mayor energía ultrasónica mediante una elevación más ancha (altura del elemento), lo que permite una mejor penetración en acero al carbono de mayor espesor y en materiales ruidosos o granulares.

Ventajas

• Elevación extra ancha que genera mayor energía ultrasónica
• Opciones de frecuencia múltiples (1,5; 2,25; 3,5; 5,0 MHz) para priorizar profundidad o resolución
• Mayor número de elementos (16, 32, 64) y variantes A33 para técnicas avanzadas como TFM, PCI y barridos compuestos
• Conector OmniScan™ estándar con cable de 2,5 m; conectores y longitudes de cable configurables

Aplicaciones típicas
Sondas A3, A4, A5 y A33

• Inspección de placas gruesas y soldaduras
• Inspección de forja
• Pruebas en materiales ruidosos o granulares

Especificaciones y dimensiones
Número de pieza | Frecuencia (MHz) | Número de elementos | Pitch (mm) | Apertura activa (mm) | Elevación (mm) | Dimensiones externas L | W | H (mm (in.))
3.5L16-A3 | 3,5 | 16 | 1,60 | 25,6 | 16,0 | 36 (1,41) | 36 (1,41) | 25 (0,98)
5L16-A3 | 5,0 | 16 | 1,20 | 19,2 | 12,0 | 36 (1,41) | 36 (1,41) | 25 (0,98)
1.5L16-A4 | 1,5 | 16 | 2,80 | 44,8 | 26,0 | 57 (2,25) | 46 (1,80) | 30 (1,19)
2.25L16-A4 | 2,25 | 16 | 2,00 | 32,0 | 20,0 | 57 (2,25) | 46 (1,80) | 30 (1,19)
2.25L32-A5 | 2,25 | 32 | 0,75 | 24,0 | 24,0 | 29 (1,15) | 43 (1,67) | 24 (0,96)
5L32-A5 | 5,0 | 32 | 0,60 | 19,2 | 20,0 | 29 (1,15) | 43 (1,67) | 24 (0,96)
3.5L32-A33 | 3,5 | 32 | 1,00 | 32,0 | 24,0 | 40 (1,58) | 45 (1,77) | 35 (1,38)
5L64-A33 | 5,0 | 64 | 0,50 | 32,0 | 24,0 | 40 (1,58) | 45 (1,77) | 35 (1,38)
Nota: Estas sondas se suministran de serie con un conector OmniScan™ y un cable de 2,5 m (8,2 ft) o pueden equiparse con otros conectores y longitudes de cable.

Características técnicas

• Familia de sondas: Deep Penetration Probes
• Frecuencias disponibles: 1,5; 2,25; 3,5; 5,0 MHz (según modelo)
• Número de elementos: 16, 32, 64 (series A3, A4, A5, A33)
• Rango de pitch: 0,50 mm a 2,80 mm según modelo
• Ejemplos de apertura activa: 19,2 mm, 24,0 mm, 25,6 mm, 32,0 mm, 44,8 mm
• Ejemplos de elevación: 12,0 mm, 16,0 mm, 20,0 mm, 24,0 mm, 26,0 mm
• Dimensiones externas variables según el modelo (ejemplos arriba)
• Conector estándar: OmniScan™ con cable de 2,5 m; opciones configurables disponibles
• Uso previsto: inspección de penetración profunda de placas y soldaduras gruesas, forja y materiales ruidosos/granulares
