Sonda de ultrasonidos con transductores múltiples 2L8-8X9-DGS1-P-2.5-OM

de membranade haces inclinados

Resumen del producto

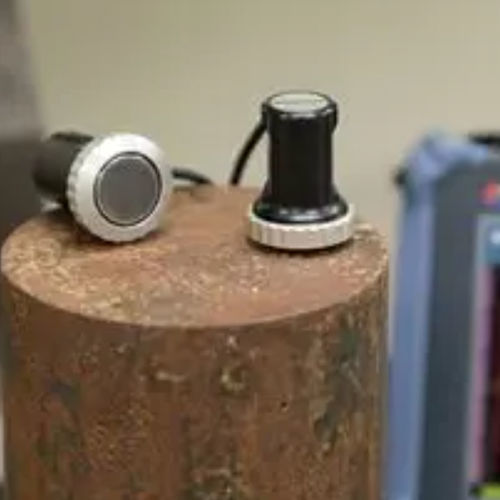

La serie de sondas A24 para inspección de contacto manual incorpora una carcasa ergonómica de la serie Atlas, una membrana de uretano reemplazable de 0,02 in (0,5 mm) y una amplia apertura activa cuadrada, apta para inspecciones en taller y en campo. Disponible en 2,0 MHz y 4,0 MHz con configuraciones de 8 y 16 elementos y opciones de haz de 58° (onda de corte) y 0° (onda longitudinal).

Características de la sonda

• A24 Atlas Series
• Revestimiento de desgaste reemplazable para alargar la vida útil
• Barrido de inspección versátil: longitudinal 0° con ±30°
• Frecuencias disponibles: 2,0 MHz y 4,0 MHz
• Carcasa estándar serie Atlas compatible con tecnología phased array
• Ideal para inspeccionar:
  • Pernos y tornillos de puentes
  • Forjas

Información de pedido de sondas
Número de pieza | Número de artículo | Frecuencia (MHz) | Número de elementos | Paso (mm) | Apertura activa (mm) | Elevación (mm) | Longitud de cable (m) | Ángulo nominal del haz refractado en acero
2L8-8X9-DGS1-P-2.5-OM | U8330598 | 2,0 | 8 | 1,0 | 8 | 9 | 2,5 | 58° Onda de corte
4L16-8X9-DGS1-P-2.5-OM | U8330597 | 4,0 | 16 | 0,5 | 8 | 9 | 2,5 | 58° Onda de corte
2L16-16X16-A24-P-2.5-OM | Q3300915 | 2,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Onda longitudinal
4L16-16X16-A24-P-2.5-OM | Q3300916 | 4,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Onda longitudinal

Accesorios
Número de pieza | Número de artículo | Descripción
WEAR-FACE-FOR-A24-CASE-STYLE-CLR-0.020 | U8770211 | Revestimiento de desgaste para carcasa A24, grosor 0,02 in, paquete de 12 discos de uretano transparentes
MRN-24 | U8770389 | Anillo de retención de membrana protectora

Especificaciones técnicas

• Serie: A24 Atlas Series
• Espesor de la membrana: 0,02 in (0,5 mm) cara de desgaste en uretano
• Carcasa: carcasa ergonómica serie Atlas con membrana reemplazable
• Apertura: amplia apertura activa cuadrada (8 mm o 16 mm según el modelo)
• Frecuencias: 2,0 MHz y 4,0 MHz
• Tipos de haz: 58° Onda de corte y 0° Onda longitudinal
• Recuento de elementos: 8 y 16 (dependiendo del modelo)
• Pasos: 1,0 mm y 0,5 mm (dependiendo del modelo)
• Elevaciones: 9 mm y 16 mm (dependiendo del modelo)
• Longitud del cable: 2,5 m (modelos listados)
• Aplicaciones típicas: inspección de espesor y detección de fallos, pernos de puente, tornillos, forjas
