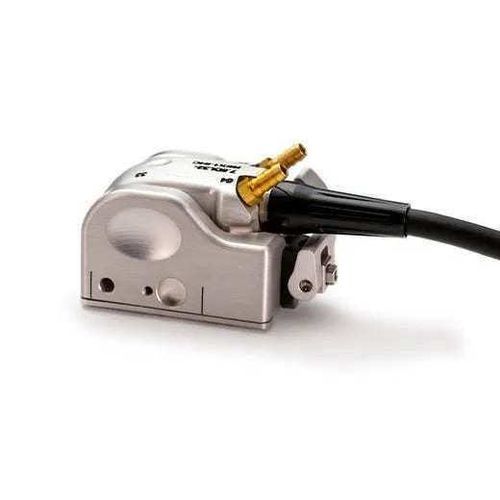

Sonda de ultrasonidos con transductores múltiples 7.5DL32-32X5-REX1-P-2.5-OM-IHC-PR-RW

de hazde línea de retardo

Resumen
La sonda REX1 Pulse-Receive (PR) Dual Linear Array™ (DLA) está diseñada para inspecciones de corrosión y detección de defectos cercanos a la superficie. El cableado PR y la configuración pitch-catch permiten técnicas avanzadas de phased array como el Método de Enfoque Total (TFM) y Phase Coherence Imaging (PCI) para mejorar la imagen de defectos superficiales.

Ventajas y características

• Cableado pulse-receive (PR) que soporta leyes focales complejas
  • Método de Enfoque Total (TFM)
  • Phase Coherence Imaging (PCI)*
• Arquitectura pitch-catch que reduce los ecos de interfaz y mejora la resolución cerca de la superficie
• Capacidades de disparo de haz optimizadas y amplia cobertura (hasta 30 mm)
• Archivos de leyes focales a bordo compatibles con OmniScan™ X3 y OmniScan X3 64
• Compatibilidad con equipos que incluyen módulos pulser/receiver
• Integración con el software de inspección y análisis WeldSight™
• Detección de defectos tan superficiales como 1 mm (0,04 in) bajo la superficie
• Profundidad de inspección típica en acero al carbono: 1–80 mm
• Sistema de ajuste rápido para diámetros desde 4 in hasta superficies planas
• Línea de retardo reemplazable, riego incorporado y placas de desgaste de carburo

Aplicaciones típicas
Inspecciones manuales, semiautomáticas o automáticas de corrosión y evaluación de defectos críticos, incluyendo picado (pitting), daños por fluencia y fisuración inducida por hidrógeno (HIC). Recomendado cuando se requiere alta resolución cerca de la superficie y dimensionado preciso de defectos poco profundos.

Técnica Dual Array Pitch-Catch
Las sondas DLA usan filas separadas de elementos transmisores y receptores montados en líneas de retardo inclinadas para enfocar la energía bajo la superficie. Esta geometría reduce significativamente la amplitud de las reflexiones superficiales y mejora la probabilidad de detección de defectos poco profundos.

Especificaciones

• Familia de modelos: REX1 Dual Linear Array™ (DLA) PR probe
• Modelos disponibles:
  • 7.5DL32-32X5-REX1-P-2.5-OM-IHC-PR-RW — Nº artículo Q3301867 — Cable 2,5 m
  • 7.5DL32-32X5-REX1-P-5-OM-IHC-PR-RW — Nº artículo Q3302172 — Cable 5 m
• Frecuencia de operación: 7,5 MHz
• Número de elementos: Dual 32
• Pitch: 1 mm
• Apertura activa: 32 mm
• Elevación: 5 mm
• Dimensiones externas (L×W×H): 66 × 40 × 44 mm (2,57 × 1,58 × 1,73 in)
• Cobertura del haz: hasta 30 mm (1,18 in)
• Profundidad de inspección típica en acero al carbono: 1 a 80 mm
• Profundidad detectable de defectos cercanos a la superficie: desde 1 mm (0,04 in)
• Funciones de servicio: línea de retardo reemplazable, riego integrado, placas de desgaste de carburo, ajuste rápido para pequeños diámetros hasta superficies planas
• Técnicas de imagen compatibles: Phased Array (PA), Método de Enfoque Total (TFM), Phase Coherence Imaging (PCI; PCI disponible en OmniScan X3 64)
