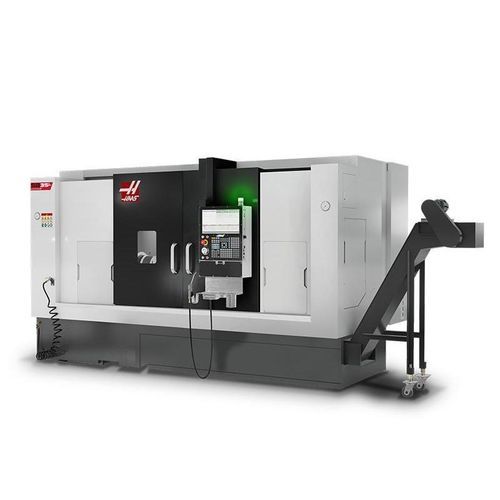

Máquina de torneado horizontal SB-35L

CNC2 ejesde mesa inclinada

Resumen
El SB-35L es la versión de bancada larga del SB-35, con construcción de guías prismáticas (box way) que proporciona elevada rigidez, capacidad de carga y amortiguación de vibraciones. Combina guías endurecidas y rectificadas con deslizamientos Turcite-B raspados a mano y un diseño de bancada inclinada a 30°. Está gobernado por el control Haas y cuenta con soporte a través de la red Haas Factory Outlet.

Características clave

• Torreta BMT65, 12 posiciones
• Bancada larga para mayor capacidad de pieza
• Guías prismáticas endurecidas y rectificadas
• Deslizamientos Turcite-B raspados a mano
• Diseño de bancada inclinada 30°
• Previsión para steady rest programable (no extraíble; limita la distancia mínima entre centros)

Notas
No es compatible con el Haas Bar Feeder. No está disponible con recolector de piezas. La previsión para el steady rest no es extraíble y por tanto limita la distancia mínima entre centros.

Capacidades
Tamaño del mandril: 12 in (305 mm)
Diámetro máximo de corte (con torreta BMT65): 13.50 in (345 mm)
Longitud máxima de corte (varía según sujeción): 49.6 in (1260 mm)
Diámetro máximo de pieza: 23.6 in (600 mm)
Capacidad de barra: 3.50 in (90 mm)
Entre centros (máx): 58.8 in (1494 mm)

Recorridos
Eje X: 9.00 in (230 mm)
Eje Z: 52.00 in (1320 mm)

Velocidades de avance
Rapids en X: 630 ipm (16.0 m/min)
Rapids en Z: 787 ipm (20.0 m/min)

Motores de ejes / Empuje
Empuje máximo X: 7780 lbf (34607 N)
Empuje máximo Z: 7780 lbf (34607 N)

Eje principal
Cuello de husillo: A2-8
Potencia máxima: 40.0 hp (29.8 kW)
Velocidad máxima: 2500 rpm
Par máximo: 425.0 ft-lbf @ 325 rpm (576.0 Nm @ 325 rpm)
Diámetro draw tube ø: 3.58 in (91 mm)
Diámetro del husillo ø: 4.13 in (105.0 mm)

Eje C del husillo principal
Tipo de control: movimiento interpolado y posicionamiento (eje C)

Cola
Morse: MT5
Recorrido travesaño hidráulico: 4.7 in (120 mm)
Recorrido de la contrapunta: 39.4 in (1000 mm)

Torreta
Número de herramientas: 12 posiciones (torreta BMT65)
Herramientas OD vs ID: cualquier combinación (varía según torreta)
Holgura trasera para barra de taladrado: 2.00 in (51.0 mm)

Herramientas vivas
Velocidad máxima: 4000 rpm
Sistema de herramientas: BMT65

General
Capacidad de refrigerante: 100 gal (379 L)
Peso máquina (envío): 16425 lb (7450 kg)

Requisitos de aire
Aire requerido: 4 scfm @ 100 psi (113.0 L/min @ 6.9 bar)
Manguera de aire en línea: 3/8 in
Presión mínima de aire: 80 psi (5.5 bar)

Especificación eléctrica
Sistema de transmisión: direct speed, correa
Potencia del husillo: 40.0 hp (29.8 kW)
Tensión de entrada AC (3 fases) - Baja: 220 VAC (corriente plena: 70 A)
Tensión de entrada AC (3 fases) - Alta (transformador interno opcional): 440 VAC (corriente plena: 35 A)

Dimensiones de envío (aprox.)
Palet doméstico / exportación: 214.5 in x 90.5 in x 99.0 in (545 cm x 230 cm x 252 cm)
Peso (envío): 16425 lb (7450 kg)

Especificaciones técnicas

• Modelo: SB-35L (variante de bancada larga del SB-35)
• Torreta serie: BMT65 12 posiciones estándar
• Husillo estándar: 2500 rpm, 40 hp, A2-8
• Capacidad de barra: 3.5 in (90 mm)
• Longitud máxima de corte: hasta ~50 in (varía según sujeción)
• Estilo de bancada: box way con guías endurecidas y rectificadas y deslizamientos Turcite-B raspados a mano
• Ángulo de bancada: bancada inclinada 30°
• Previsión para steady rest programable (no extraíble)
• Refrigeración estándar: tanque de 100 galones con bomba multicapa y transportador de virutas por correa
• Funciones de control estándar: monitor panorámico, Ethernet, WiFi, HaasConnect, HaasDrop, Advanced Tool Management
• Sujeción estándar: mandril hidráulico 12 in, A2-8
• No compatible con Haas Bar Feeder; no disponible con recolector de piezas
• Peso de envío aproximado: 16425 lb (7450 kg)
