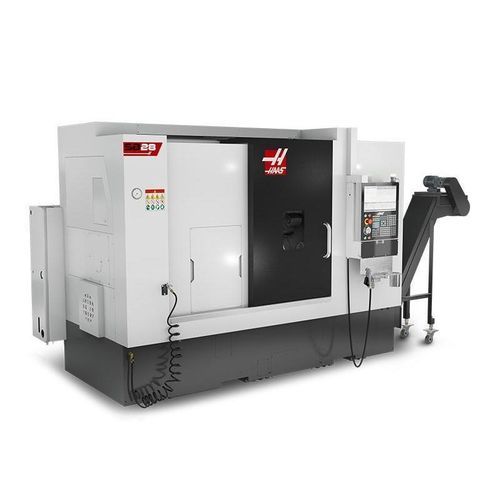

Máquina de torneado horizontal SB-28

CNC2 ejesde mesa inclinada

Resumen
El Haas SB-28 es un torno CNC con guías tipo caja diseñado para operaciones de torneado exigentes que requieren rigidez dinámica, capacidad de carga y amortiguación de vibraciones. Combina la construcción box-way tradicional con el control Haas y la red de soporte de Haas Factory Outlets para facilitar la integración y el mantenimiento.

Descripción corta
Torno CNC con guías tipo caja con diámetro de corte máx. 13.5 in (345 mm), longitud de corte máx. 21.3 in (540 mm), cono de husillo A2-8, mandril de 10 in (254 mm) y capacidad de barra 2.9 in (74 mm).

Características clave

• Torreta BMT65 (12 posiciones)
• Guías templadas y rectificadas de precisión
• Guías Turcite-B lijadas a mano
• Cama inclinada 30°
• Huella de planta compacta
• Mandril estándar 10" (254 mm)
• Capacidad de barra 2,9" (74 mm)

Notas

• NOTA: El SB-28 no es compatible con el Haas Bar Feeder y no está disponible con captador de piezas.

Capacidades

• Tamaño de mandril: 10.0 in | 254 mm
• Diámetro máximo de pieza: 23.6 in | 600 mm
• Diámetro de corte máx. (con BMT65): 13.50 in | 345 mm
• Longitud de corte máx. (varía según sujeción): 21.3 in | 540 mm
• Capacidad de barra: 2.90 in | 74 mm
• Entre centros (máx): 29.7 in | 753 mm

Recorridos

• Eje X: 9.00 in | 230 mm
• Eje Z: 23.20 in | 590 mm

Velocidades de avance

• Rapids en X: 630 ipm | 16.0 m/min
• Rapids en Z: 787 ipm | 20.0 m/min

Motores de ejes

• Empuje máximo X: 7780 lbf | 34,607 N
• Empuje máximo Z: 7780 lbf | 34,607 N

Husillo

• Filo de husillo: A2-8
• Potencia máx.: 40.0 hp | 29.8 kW
• Velocidad máx.: 3200 rpm
• Par máx.: 300.0 ft-lbf @ 500 rpm | 407.0 Nm @ 500 rpm
• Diámetro draw tube ø: 2.95 in | 75 mm
• Diámetro paso del husillo ø: 3.39 in | 86.0 mm

Eje principal C

• Velocidad máx.: 60 rpm
• Potencia máx.: 5.0 hp | 3.7 kW
• Posicionamiento (±): 0.01°
• Diámetro del freno: 13.9 in | 353 mm
• Par de sujeción del freno: 250 ft-lbf | 339 Nm
• Tipo de control: Movimiento interpolado y posicionamiento

Contra punta

• Cono: MT5
• Recorrido del husillo hidráulico: 4.7 in | 120 mm
• Recorrido: 19.7 in | 500 mm

Torreta

• Número de herramientas: 12 posiciones
• Herramientas OD vs ID: Cualquier combinación (varía con la torreta)
• Holgura trasera para barra de mandrinado (desde la parte trasera de la torreta): 2.00 in | 51.0 mm

Herramientas vivas

• Velocidad máx.: 4000 rpm
• Herramientas: BMT65

General

• Capacidad de refrigerante: 40 gal | 151 L

Requisitos de aire

• Aire requerido†: 4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
• Manguera de aire en línea: 3/8 in
• Acoplador (aire): 3/8 in
• Presión mínima: 80 psi | 5.5 bar

Especificaciones eléctricas

• Sistema de transmisión: Direct Speed, belt drive
• Potencia del husillo: 40.0 hp | 29.8 kW
• Velocidad del husillo: 3200 rpm
• Tensión de entrada AC (3 fases) - Baja: 220 VAC (200-240 VAC)
• Amperaje a plena carga (3 fases) - Bajo: 70 A
• Tensión de entrada AC (3 fases) - Alta*: 440 VAC
• Amperaje a plena carga (3 fases) - Alto*: 35 A

Dimensiones - Envío

• Pallet nacional: 172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• Pallet de exportación: 172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• Peso: 12,600 lb | 5,715.4 kg

Detalles técnicos adicionales

• Todas las especificaciones indicadas corresponden a la configuración estándar de la máquina. Los equipos opcionales pueden cambiar las especificaciones.
• Transformador interno de alta tensión opcional disponible para configuración en fábrica cuando sea necesario.

Especificaciones técnicas

• Modelo: SB-28
• Tamaño de mandril: 10.0 in (254 mm)
• Capacidad de barra: 2.9 in (74 mm)
• Velocidad máxima de husillo: 3200 rpm
• Potencia husillo (máx): 40 hp (29.8 kW)
• Diámetro de corte máx. (BMT65): 13.5 in (345 mm)
• Longitud de corte máx.: 21.3 in (540 mm)
• Recorrido X: 9.00 in (230 mm)
• Recorrido Z: 23.20 in (590 mm)
• Torreta: BMT65 12 posiciones
• Cono de contrapunto: MT5
• Capacidad de refrigerante: 40 gal (151 L)
• Peso de envío: 12,600 lb (5,715.4 kg)
