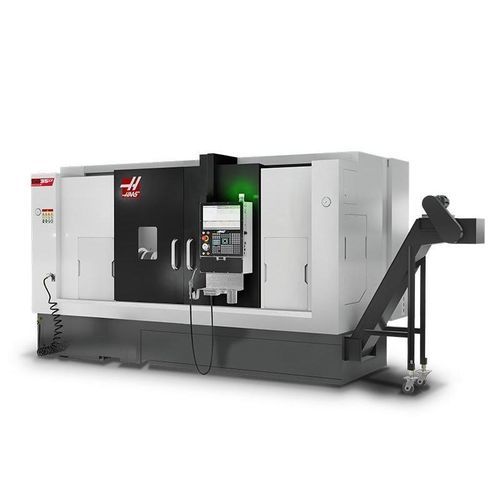

Máquina de torneado horizontal SB-35LY

CNC3 ejesde mesa inclinada

Resumen
El Haas SB-35LY es la versión de bancada larga del SB-35: torno CNC con guías en caja y eje Y, diseñado para proporcionar alta rigidez dinámica, gran capacidad de carga y amortiguación de vibraciones en aplicaciones de torneado pesado. Combina la construcción tradicional de guías en caja con el control Haas y la red de servicio. Capacidades estándar: mandril 12 in (305 mm), nariz de husillo A2-8 y paso de barra 3,5 in (90 mm).

Características clave

• Torreta BMT65 de 12 posiciones (compatible con herramientas motorizadas)
• Guías en caja endurecidas y rectificadas de precisión
• Guías Turcite-B raspadas a mano
• Bancada inclinada 30° con cuña de eje Y 30° para corte rígido
• Previsión para apoyo fijo programable

Notas importantes

• NOTA: El SB-35LY no es compatible con el alimentador de barras Haas y no está disponible con recogedor de piezas.
• ATENCIÓN: La previsión del apoyo fijo no es extraíble; esto limita la distancia mínima entre centros. Consulte el plano de disposición de la máquina para más detalles.

Capacidades
Tamaño de plato: 12.0 in | 305 mm
Diámetro máximo pieza: 23.6 in | 600 mm
Diámetro máximo de corte (con torreta BMT65): 12.00 in | 305 mm
Longitud máxima de corte (varía según sujeción): 47.3 in | 1200 mm
Capacidad de barra: 3.50 in | 90 mm
Entre centros (máx): 58.8 in | 1493 mm

Recorridos
Eje X: 8.10 in | 206 mm
Eje Y: ± 2.0 in | ± 50 mm
Eje Z: 49.80 in | 1265 mm

Avances
Rápidos en X: 472 ipm | 12.0 m/min
Rápidos en Y: 283 ipm | 7.2 m/min
Rápidos en Z: 787 ipm | 20.0 m/min

Motores de ejes / Empuje
Empuje máx X: 7780 lbf | 34607 N
Empuje máx Y: 4490 lbf | 19972 N
Empuje máx Z: 7780 lbf | 34607 N

Husillo
Nariz de husillo: A2-8
Potencia nominal: 40.0 hp | 29.8 kW
Velocidad máx: 2500 rpm
Par máx: 425.0 ft-lbf @ 325 rpm | 576.0 Nm @ 325 rpm
Diámetro tubo de extracción ø: 3.58 in | 91 mm
Diámetro orificio husillo ø: 4.13 in | 105 mm

Eje C del husillo principal
Velocidad máx: 60 rpm
Potencia máx: 5.0 hp | 3.7 kW
Posicionamiento (±): 0.01 °
Diámetro de freno: 13.9 in | 353 mm
Par de sujeción del freno: 250 ft-lbf | 339 Nm
Tipo de control: Movimiento interpolado y posicionamiento

Mandrino móvil (tailstock)
Cono: MT5
Recorrido del husillo hidráulico: 4.7 in | 120 mm
Recorrido: 39.4 in | 1,000 mm

Torreta
Número de herramientas: 12 posiciones
Herramientas OD vs ID: Cualquier combinación (variará con la torreta)
Despeje trasero barra de mandrinado (desde la parte trasera de la torreta): 2.00 in | 51.0 mm

Herramientas motorizadas
Velocidad máx: 4000 rpm
Herramientas: BMT65

General
Capacidad refrigerante: 100 gal | 379 L

Aire requerido
Aire requerido: 4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
Manguera de aire en línea: 3/8 in
Presión mínima de aire: 80 psi | 5.5 bar

Especificación eléctrica
Sistema de accionamiento: Direct Speed, correa
Potencia de husillo: 40.0 hp | 29.8 kW
Tensión entrada AC (baja): 220 VAC (3 fases), Intensidad carga plena (baja): 70 A
Tensión entrada AC (alta*): 440 VAC (3 fases), Intensidad carga plena (alta*): 35 A

Dimensiones de envío (aprox.)
Palet doméstico / exportación: 214.5 in x 90.5 in x 99.0 in | 545 cm x 230 cm x 252 cm

Especificaciones técnicas

• Modelo: SB-35LY
• Tamaño de plato: 12 in (305 mm)
• Capacidad de barra: 3.5 in (90 mm)
• Velocidad máxima de husillo: 2500 rpm
• Potencia de husillo: 40 hp (29.8 kW)
• Par máximo: 425 ft-lbf (576 Nm) @ 325 rpm
• Nariz de husillo: A2-8
• Torreta: BMT65 12 posiciones (compatible con herramientas motorizadas)
• Velocidad máxima herramientas motorizadas: 4000 rpm
• Recorrido X / Y / Z: 8.10 in / ±2.0 in / 49.80 in (206 mm / ±50 mm / 1265 mm)
• Rápidos X / Y / Z: 472 / 283 / 787 ipm (12.0 / 7.2 / 20.0 m/min)
• Capacidad refrigerante: 100 gal (379 L)
• Aire: 4 scfm @ 100 psi (113 L/min @ 6.9 bar)
