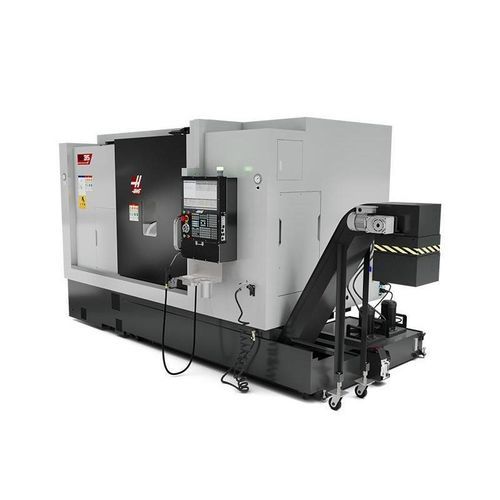

Máquina de torneado horizontal SB-35

CNC2 ejesde mesa inclinada

Descripción breve
Torno CNC con guías en caja diseñado para torneado pesado, con diámetro de corte máx. 13,50 in (345 mm), longitud de corte máx. 30,0 in (760 mm) y nariz de husillo A2-8. Configuración estándar: torreta BMT65, plato de 12" y capacidad de barra 3,50 in (90 mm).

Visión general
El Haas SB-35 combina la capacidad de carga y el amortiguamiento de vibraciones de la construcción con guías en caja con el control CNC Haas moderno, proporcionando rendimiento estable para piezas medianas y grandes y cortes interrumpidos en entornos de producción.

Características clave

• Torreta BMT65 para utillaje versátil
• Guías en caja endurecidas y rectificadas con precisión
• Guías Turcite-B raspadas a mano
• Bancada inclinada 30°
• Huellas compactas para su capacidad
• Plato de 12" (305 mm) estándar
• Capacidad de barra 3,50 in (90 mm) estándar

NOTA
El SB-35 no es compatible con el alimentador de barras Haas y no se ofrece con captador de piezas.

Capacidades
Tamaño del plato: 12,0 in (305 mm)
Diámetro máximo de pieza: 23,6 in (600 mm)
Diámetro de corte máx. (con torreta BMT65): 13,50 in (345 mm)
Longitud de corte máx. (varía según el sistema de sujeción): 30,0 in (760 mm)
Capacidad de barra: 3,50 in (90 mm)
Entre puntos (máx): 39,2 in (995 mm)

Recorridos
Eje X: 9,00 in (230 mm)
Eje Z: 32,30 in (820 mm)

Velocidades de avance
Rapidez en X: 630 ipm (16,0 m/min)
Rapidez en Z: 787 ipm (20,0 m/min)

Motores de ejes / empuje
Empuje máx X: 7780 lbf (34607 N)
Empuje máx Z: 7780 lbf (34607 N)

Husillo
Nariz de husillo: A2-8
Potencia nominal máx.: 40,0 hp (29,8 kW)
Velocidad máx.: 2500 rpm
Par máx.: 425,0 ft-lbf @ 325 rpm (576,0 Nm @ 325 rpm)
Agujero del tubo de extracción Ø: 3,58 in (91 mm)
Agujero del husillo Ø: 4,13 in (105 mm)

Eje principal C
Tipo de control: movimiento interpolado y posicionamiento

Contrapunta
Cono: MT5
Recorrido del husillo hidráulico: 4,7 in (120 mm)
Recorrido: 23,6 in (600 mm)

Torreta
Número de herramientas: 12 estaciones
Herramientas OD vs ID: cualquier combinación (varía con la torreta)
Despeje trasero para barra de mandrinado (desde la parte posterior de la torreta): 2,00 in (51 mm)

Herramientas vivas
Velocidad máx.: 4000 rpm
Utillaje: BMT65

General
Capacidad de refrigerante: 100 gal (379 L)

Requisitos de aire
Aire requerido†: 4 scfm @ 100 psi (113,0 L/min @ 6,9 bar)
Tubo de aire en línea: 3/8 in
Acoplador (aire): 3/8 in
Presión mínima de aire: 80 psi (5,5 bar)

Especificación eléctrica (típica)
Velocidad de husillo: 2500 rpm
Sistema de transmisión: Direct Speed, transmisión por correa
Potencia del husillo: 40,0 hp (29,8 kW)
Tensión de entrada AC (3 fases) - Baja: 220 VAC (Corriente plena: 70 A)
Tensión de entrada AC (3 fases) - Alta*: 440 VAC (Corriente plena: 35 A)

Envío / Dimensiones (palet envío)
Palet nacional: 191,0 in x 90,0 in x 84,0 in (485 cm x 229 cm x 213 cm)
Palet exportación: 191,0 in x 90,0 in x 84,0 in (485 cm x 229 cm x 213 cm)
Peso (envío): 14920 lb (6767,7 kg)

Disponibilidad
Disponible para pedido en EE. UU., Canadá, México y Europa; entrega estimada T2 2026.

Especificaciones técnicas

• Modelo: SB-35
• Tamaño del plato: 12,0 in (305 mm)
• Diámetro máximo de pieza: 23,6 in (600 mm)
• Diámetro de corte máx. (BMT65): 13,50 in (345 mm)
• Longitud de corte máx.: 30,0 in (760 mm)
• Capacidad de barra: 3,50 in (90 mm)
• Entre puntos (máx): 39,2 in (995 mm)
• Recorrido X: 9,00 in (230 mm)
• Recorrido Z: 32,30 in (820 mm)
• Rapidez X: 630 ipm (16,0 m/min)
• Rapidez Z: 787 ipm (20,0 m/min)
• Husillo: A2-8, 2500 rpm, 40 hp (29,8 kW)
• Par máx.: 425 ft-lbf @ 325 rpm (576 Nm)
• Velocidad máx. herramientas vivas: 4000 rpm (BMT65)
• Cono contrapunta: MT5; recorrido fourreau 4,7 in (120 mm)
• Capacidad refrigerante: 100 gal (379 L)
• Aire requerido: 4 scfm @ 100 psi (113 L/min @ 6,9 bar)
• Peso de envío: 14920 lb (6767,7 kg)
