Gato para avión 1289.00

hidráuliconeumáticoeléctrico

Descripción del producto

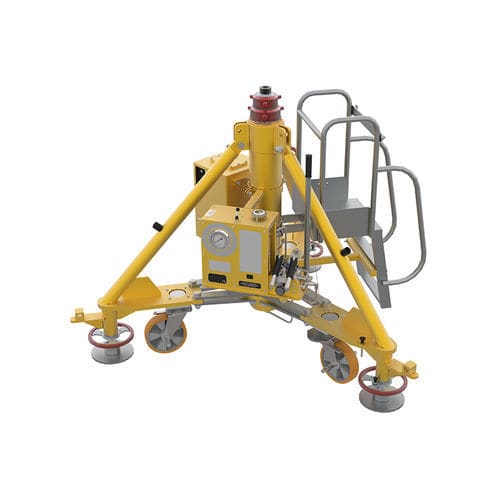

El modelo 1289.00 de LANGA es un gato trípode hidráulico multietapa de 15 t diseñado para montajes y nivelado de aeronaves. Su diseño modular permite compatibilidad con múltiples tipos de aeronaves y facilita el mantenimiento así como el suministro de repuestos. Cada unidad se prueba según normas de fábrica para garantizar seguridad operativa en entornos aeronáuticos.

Aplicabilidad
HOCICO | PRINCIPAL | COLA
P3 Orion, B707, FAMILIA A320, C919, B737, Narrow Body UNIV (FAM A320 + B737 + A220 + EMB 170/195)

Características estándar

• Bomba manual de mano con modos de alta y baja presión.
• Bomba hidráulica accionada por aire (opcional bomba electrohidráulica).
• Válvula de alivio hidráulica para protección contra sobrecarga y expansión térmica del fluido.
• Sellos de baja fricción y sello secundario/anillo de desgaste para protección contra contaminantes.
• Agujero de cilindro cromado duro y extensiones hidráulicas/mecánicas.
• Tuercas de seguridad operadas manualmente.
• Panel de control con manómetro de doble escala (bar/t) y nivel de burbuja para nivelado preciso.
• Ruedas giratorias de servicio pesado con frenos y barra de remolque intercambiable para mejor movilidad.
• Patas con esferas de articulación y ajuste mecánico de altura para soporte en superficies irregulares.
• Pintura resistente Skydroll (amarillo estándar); piezas no pintadas galvanizadas o nitruradas para resistencia a la corrosión.
• Capucha textil contra lluvia y escalera auxiliar para gatos de gran altura.
• Embalaje sobre palé para transporte.
• Casquillos de gato según SAE AS8091.
• Marcado CE según EN12312; prueba de carga en fábrica al 150% de la capacidad nominal; prueba lateral al 15% de la carga vertical.

Opcionales

• Color de pintura especial.
• Caja de madera cerrada para transporte.
• Bomba electrohidráulica en lugar de bomba neumática.
• Dispositivo de medida de carrera.
• Ruedas giratorias reforzadas con muelle.
• Casquillos para montaje con carretilla elevadora para transporte a larga distancia.
• Ruedas giratorias hidráulicas para facil nivelado (controles en el panel o en cada rueda).
• Equipo de control automático/semiautomático (ver equipos relacionados).
• Calibración del manómetro por laboratorio certificado.

Equipos relacionados
Probador universal de gatos (P/N: 1542.00).

• Mando a distancia para gatos trípode (P/N: 1470.98).
• Sistema de alineación láser (P/N: 1851.07).
• Sistema de pesaje integrado en gatos (P/N: 1898.00).
• Unidad de potencia externa (P/N: 0671.00).
• I-jack sistema semi-automático para puntear aeronaves (P/N: 0677.00).
• Sistema de ayuda automático para punteo y nivelado:
• Con transductores lineales (P/N: 0339.99).
• Con inclinómetro electrónico (P/N: 0339.98).

Especificaciones técnicas

• Modelo: 1289.00
• Denominación comercial: TRIPOD JACK
• Capacidad: 15 t (15 toneladas)
• Tipo: Gato trípode hidráulico multietapa
• Pruebas: Prueba lateral al 15% de la carga vertical; prueba de carga en fábrica al 150% de la capacidad nominal
• Casquillos de gato: Dimensiones según norma SAE AS8091
• Control: Panel de control con manómetro (doble escala: bar/t) y nivel de burbuja
• Bombeo: Bomba manual (alta/baja presión) y opciones para bomba neumática o electrohidráulica
• Materiales/acabado: Pintura resistente Skydroll (amarillo estándar); piezas no pintadas galvanizadas o nitruradas; agujero de cilindro cromado duro
• Sellos: Sellos de baja fricción y sello secundario/anillo de desgaste para protección contra contaminantes
• Movilidad: Ruedas giratorias de servicio pesado con frenos; barra de remolque intercambiable entre patas; casquillos para carretilla y ruedas giratorias opcionales
• Adicional: Tuercas de seguridad manuales; capucha textil; escalera auxiliar para altura cerrada >2 m; embalaje sobre palé
