Gato para avión 1284.00

hidráuliconeumáticomecánico

Descripción

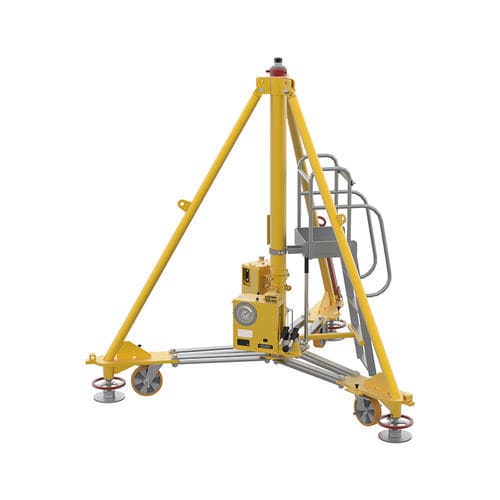

El modelo 1284.00 es un gato trípode hidráulico de una etapa con capacidad de 15 t. Los gatos trípode hidráulicos LANGA presentan un diseño modular y de fácil mantenimiento que optimiza la eficiencia operativa y el coste total para tareas de mantenimiento aeronáutico. Existen múltiples opciones para adaptar el equipo a requisitos específicos del cliente o la aeronave. Cada unidad se prueba en banco antes de la entrega; todos los modelos se someten a prueba lateral al 15 % de la carga vertical.

Aplicabilidad
B757, FAMILIA A320, B737, Narrow Body UNIV (A320 Fam + B737 + A220+ EMB 170/195)

Características estándar

• Bomba manual con modos de alta y baja presión.
• Opción de bomba hidráulica accionada por aire comprimido.
• Válvula de alivio hidráulico para protección contra sobrecargas y compensación de expansión del fluido por temperatura.
• Juntas de baja fricción y sello secundario/anillo de desgaste para protección frente a contaminantes.
• Agujero de cilindro cromado duro y extensiones hidráulicas/mecánicas.
• Tuercas de seguridad operadas manualmente.
• Panel de control con manómetro de doble escala (bar/t) y nivel de burbuja para nivelado.
• Ruedas giratorias robustas con frenos para remolque y posicionamiento.
• Barra de remolque pesada intercambiable entre las diferentes patas.
• Patas con rótulas y ajuste mecánico de altura para superficies irregulares y tareas de nivelado.
• Pintura resistente Skydroll (amarillo estándar); piezas sin pintar galvanizadas o nitruradas para resistencia a la corrosión.
• Cubierta textil impermeable.
• Escalera auxiliar para gatos altos (multietapa o >2 m de altura cerrada).
• Embalaje sobre pallet.
• Dimensiones de los casquillos según norma SAE AS8091.
• Marcado CE conforme a EN12312. Prueba de carga en fábrica al 150 % de la capacidad nominal.

Opcionales

• Color de pintura especial.
• Caja cerrada de madera.
• Bomba electrohidráulica (en lugar de bomba neumática).
• Dispositivo de medición de carrera.
• Ruedas giratorias reforzadas con muelle.
• Alojamientos para carretilla elevadora para transporte a larga distancia.
• Ruedas giratorias hidráulicas para facilitar el nivelado y aumentar la distancia al suelo (controles en el panel o en cada rueda).
• Equipo de control automático/semiautomático.
• Calibración del manómetro por laboratorio certificado.

Equipos relacionados

• Probador universal de gatos (P/N: 1542.00).
• Control remoto para gatos trípode (P/N: 1470.98).
• Sistema de alineación láser (P/N: 1851.07).
• Sistema de pesaje integrado en gatos (P/N: 1898.00).
• Unidad de alimentación externa (P/N: 0671.00).
• I-jack. Sistema semiautomático de izado de aeronaves (P/N: 0677.00).
• Sistema de ayuda. Sistema de control automático de izado y nivelado con transductores lineales (P/N: 0339.99) o con inclinómetro electrónico (P/N: 0339.98).

Especificaciones técnicas

• Modelo: 1284.00
• Denominación comercial: TRIPOD JACK
• Capacidad: 15 t (nominal)
• Configuración: Gato trípode hidráulico de una etapa
• Bomba: Bomba manual (alta/baja presión) con opción de bomba neumática o electrohidráulica.
• Protección: Válvula de alivio hidráulico; juntas de baja fricción y sello secundario/anillo de desgaste; cilindro cromado duro.
• Seguridad: Tuercas de seguridad manuales; prueba de carga en fábrica al 150 % de la capacidad nominal; ensayo lateral al 15 % de la carga vertical; probado antes de la entrega.
• Controles: Panel de control con manómetro de doble escala (bar/t) y nivel de burbuja.
• Movilidad y nivelado: Ruedas giratorias robustas con frenos; barra de remolque resistente; patas con rótulas y ajuste mecánico de altura; ruedas giratorias hidráulicas opcionales.
• Acabado: Pintura resistente Skydroll (amarillo estándar); piezas sin pintar galvanizadas o nitruradas.
• Accesorios: Cubierta textil impermeable; escalera auxiliar; embalaje sobre pallet.
• Normas: Dimensiones de casquillos según SAE AS8091; marcado CE según EN12312.
