Gato para avión 1488.00

hidráuliconeumáticomecánico

Descripción del producto

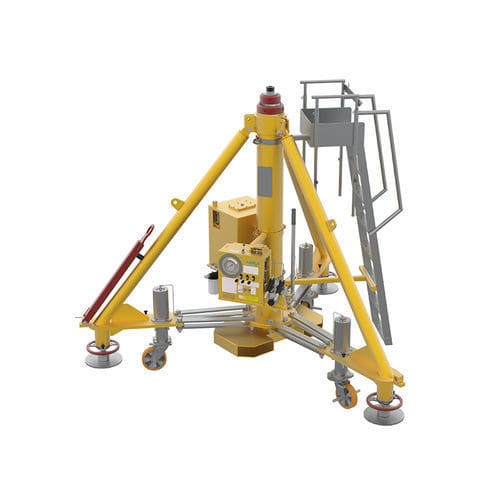

El modelo 1488.00 es un gato trípode hidráulico multietapa de 30 t diseñado para operaciones de izado de aeronaves en mantenimiento. LANGA Hydraulic Tripod Jacks presenta un diseño modular orientado a la aviación que optimiza la eficiencia operativa y reduce el coste del ciclo de vida. Varias opciones de bombas y accesorios permiten adaptar el equipo a procedimientos específicos de apoyo en tierra. Cada unidad se prueba en banco de ensayo y se verifica lateralmente al 15 % de la carga vertical antes de la entrega.

Aplicabilidad
NARIZ | PRINCIPAL | COLA
A330 MRTT, Wide Body UNIV (A330/340/350 + B777/787/747), B767-400ER, B767-400, B767-200/300, B747-800, B747, P-3 Orion, A310, A330, A340-200/300, A340-500/600, A350, B777, A300, B787, L1011

Características estándar

• Bomba manual con modos de alta y baja presión.
• Bomba hidráulica accionada neumáticamente para operación rápida.
• Válvula de alivio hidráulico para protección contra sobrecarga y compensación por expansión del fluido por temperatura.
• Sellos de baja fricción y sello secundario/anillo de desgaste para protección contra contaminantes.
• Calado del cilindro y extensiones cromadas duras para resistencia al desgaste.
• Tuercas de seguridad de accionamiento manual para un izado seguro.
• Panel de control con manómetro de doble escala (bar/t) y nivel de burbuja para un nivelado preciso.
• Ruedas pivotantes de alta resistencia con frenos para remolque y posicionamiento seguro.
• Barra de remolque robusta intercambiable entre las patas para mayor flexibilidad de transporte.
• Patas con rótulas y ajuste mecánico de altura para superficies irregulares y tareas de nivelado.
• Pintura resistente Skydroll (amarillo estándar); piezas sin pintar galvanizadas o nitruradas para resistencia a la corrosión.
• Cubierta textil contra la lluvia.
• Escalera auxiliar para gatos multietapa o unidades con altura cerrada > 2 m.
• Embalado sobre palet para envío.
• Dimensiones de casquillos conforme a la norma SAE AS8091.
• Marcado CE según EN12312; prueba de fábrica a 150 % de la capacidad nominal.

Opcionales

• Color de pintura especial a petición.
• Caja cerrada de madera para transporte.
• Bomba electrohidráulica en lugar de la bomba neumática.
• Dispositivo de medida de carrera para retroalimentación de posición.
• Ruedas pivotantes de servicio pesado con muelle.
• Hogares para montacargas para transporte de larga distancia.
• Ruedas pivotantes hidráulicas para facilitar el nivelado y mayor distancia al suelo (controles en panel o en cada rueda).
• Dispositivo de control automático/semiautomático (ver equipos relacionados).
• Calibración del manómetro por laboratorio certificado.

Equipos relacionados

• Probador universal de gatos (P/N: 1542.00).
• Control remoto para gatos trípode (P/N: 1470.98).
• Sistema de alineación láser (P/N: 1851.07).
• Sistema de pesaje integrado en gatos (P/N: 1898.00).
• Unidad de potencia externa (P/N: 0671.00).
• I-jack sistema semiautomático de izado de aeronaves (P/N: 0677.00).
• Sistema de ayuda: control automático de izado y nivelado con transductores lineales (P/N: 0339.99) o con inclinómetro electrónico (P/N: 0339.98).

Especificaciones técnicas

• Modelo: 1488.00
• Nombre comercial: TRIPOD JACK
• Capacidad: 30 t
• Tipo: Gato trípode hidráulico multietapa
• Opciones de bombeo: Bomba manual (alta/baja), bomba hidráulica accionada neumáticamente; bomba electrohidráulica opcional
• Seguridad: Válvula de alivio hidráulico para sobrecarga; tuercas de seguridad manuales
• Sellos: Sellos de baja fricción con sello secundario/anillo de desgaste
• Cilindro y extensiones: Calado cromado duro y extensiones hidráulicas/mecánicas
• Control: Panel con manómetro de doble escala (bar/t) y nivel de burbuja
• Movilidad: Ruedas robustas con frenos; barra de remolque intercambiable; ruedas pivotantes con muelle o hidráulicas opcionales
• Regulación de altura: Patas con rótulas y ajuste mecánico; escalera auxiliar para unidades multietapa o altura cerrada > 2 m
• Acabado: Pintura Skydroll resistente (amarillo estándar); piezas sin pintar galvanizadas o nitruradas
• Casquillos: Dimensiones conforme SAE AS8091
• Certificación y ensayos: Marcado CE según EN12312; prueba de fábrica al 150 % de la capacidad nominal; ensayo lateral al 15 % de la carga vertical; cada unidad probada antes de la entrega
• Embalaje: Sobre palet; caja de madera cerrada opcional
