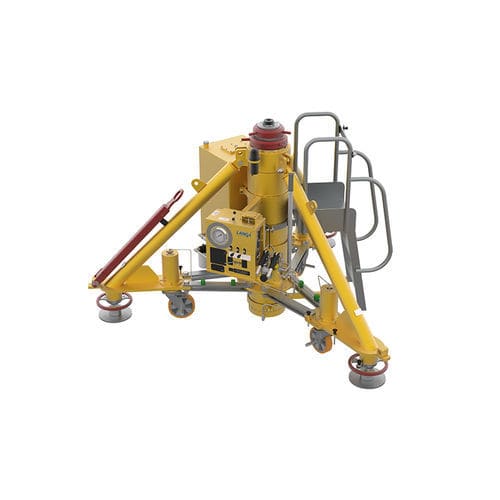

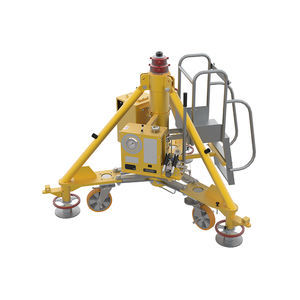

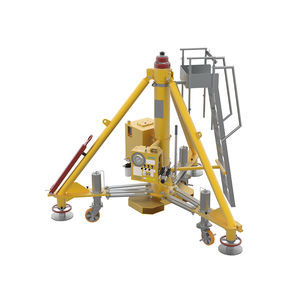

Gato para avión 1496.00

hidráuliconeumáticoeléctrico

Descripción
El modelo 1496.00 es un gato trípode hidráulico multietapas de 40 t diseñado para operaciones de izado y mantenimiento aeronáutico. Su diseño modular permite la adaptación a distintos tipos de aeronaves y reduce los costes de ciclo de vida mediante el uso de componentes comunes. Cada unidad se prueba en bancada antes de la entrega y se ensaya lateralmente al 15 % de la carga vertical.

Aplicabilidad
PROA | PRINCIPAL | COLA | CS100/300, Fokker 100, MC21, P3 Orion, MD80, SSJ100, B707, Q100/300/400, FAMILIA A320, C919, DC9, ERJ170, ERJ175, ERJ190, ERJ195, DASH8, MD90, Q400, A220, B737, Narrow Body UNIV (A320 Fam + B737 + A220+ EMB 170/195)

Características estándar

• Bomba manual con modos de alta y baja presión seleccionables.
• Bomba hidráulica impulsada por aire para operación más rápida.
• Válvula de alivio hidráulico para protección contra sobrecarga y compensación de la expansión del fluido por temperatura.
• Juntas de baja fricción con junta secundaria/anillo de desgaste para protección contra contaminantes.
• Casco del cilindro y extensiones cromadas en duro para mayor durabilidad.
• Tuercas de seguridad operadas manualmente para retención segura de la carga.
• Panel de control con manómetro de doble escala (bar/t) y nivel de burbuja para un correcto nivelado.
• Ruedas giratorias de servicio pesado con frenos para maniobra y remolque.
• Barra de remolque intercambiable y reforzada entre patas.
• Patas con articulaciones esféricas y ajuste mecánico de altura para superficies irregulares.
• Pintura resistente Skydroll (amarillo estándar); piezas sin pintar galvanizadas o nitruradas.
• Capota textil impermeable.
• Escalera auxiliar para gatos multietapas y unidades con altura cerrada > 2 m.
• Embalaje sobre palé.
• Casquillos de gato según SAE AS8091.
• Marcado CE según EN12312; prueba de fábrica al 150 % de la capacidad nominal.

Opcionales

• Color de pintura especial.
• Caja cerrada de madera.
• Bomba electrohidráulica en lugar de la bomba neumática.
• Dispositivo de medida de carrera.
• Ruedas giratorias reforzadas con muelle.
• Alojamientos para carretilla elevadora para transporte de larga distancia.
• Ruedas giratorias hidráulicas para facilitar el nivelado y aumentar la distancia al suelo (controles en panel o en cada rueda).
• Aparato de control automático/semiautomático (ver equipos relacionados).
• Calibración del manómetro por laboratorio certificado.

Equipos relacionados

• Banco de pruebas universal para gatos (P/N: 1542.00).
• Mando a distancia para gatos trípode (P/N: 1470.98).
• Sistema de alineación láser (P/N: 1851.07).
• Sistema de pesaje integrado en los gatos (P/N: 1898.00).
• Grupo electrógeno externo (P/N: 0671.00).
• I-jack, sistema semiautomático para izado de aeronaves (P/N: 0677.00).
• Sistema de ayuda — control automático de izado y nivelado:
• Con transductores lineales (P/N: 0339.99).
• Con inclinómetro electrónico (P/N: 0339.98).

Especificaciones técnicas

• Designación del modelo: 1496.00
• Nombre comercial: Tripod Jack
• Capacidad: 40 t
• Tipo: Gato trípode hidráulico multietapas
• Opciones de bombeo: Bomba manual (alta/baja presión), bomba hidráulica impulsada por aire; bomba electrohidráulica opcional.
• Seguridad: Válvula de alivio hidráulico para protección contra sobrecargas; tuercas de seguridad operadas manualmente.
• Juntas y superficies: Juntas de baja fricción con junta secundaria/anillo de desgaste; cilindro y extensiones cromadas en duro.
• Movilidad y manipulación: Ruedas giratorias de servicio pesado con frenos; barra de remolque intercambiable; alojamientos para carretilla elevadora opcionales.
• Normas: Casquillos según SAE AS8091; marcado CE según EN12312; prueba de fábrica al 150 % de la capacidad nominal; ensayo lateral al 15 % de la carga vertical.
• Acabado: Pintura resistente Skydroll (amarillo estándar); piezas sin pintar galvanizadas o nitruradas.
