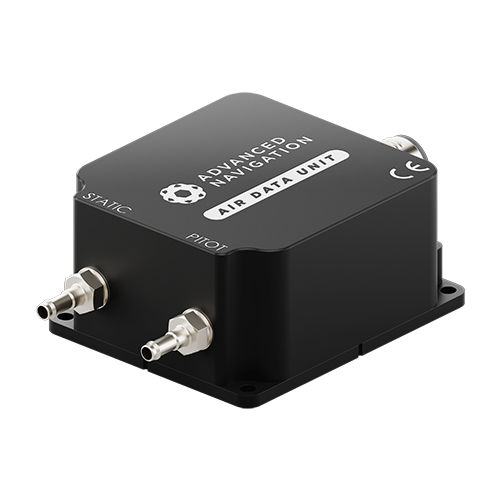

Centrale anémobarométrique pour UAV 2.0

Présentation
Air Data Unit 2.0 (ADU2) fournit des mesures haute fidélité de la vitesse air pitot, de l'altitude barométrique et de la température externe pour plateformes aériennes. Disponible en trois variantes (ADU2-10, ADU2-30, ADU2-100), l'ADU2 couvre de larges plages de vitesse et remplace l'Air Data Unit 1.0 en fin de vie.

Intégration et utilisation
Une fois intégré à un système de navigation inertielle (INS) Advanced Navigation tel que Certus Evo, l'ADU2 fournit des données air précises pour contraindre la dérive de l'INS, améliorant la résilience de la navigation et prolongeant la durée, la portée et la précision de position/cap pour les véhicules aériens sans équipage opérant en environnement privé de GNSS ou contesté.

Caractéristiques

• Mesure précise des données air : Capteurs de pression absolue et différentielle et capteur de température externe pour des sorties précises de vitesse, altitude et température.
• Stabilité thermique : Calibration usine garantissant la stabilité des mesures sur la plage de températures spécifiée.
• Résilience de navigation : Réduit la dérive de la navigation inertielle lorsque le GNSS est dégradé ou indisponible.
• Conception compacte et robuste : Faible taille, poids et consommation (60 × 50 × 29 mm ; 120 g) pour un fonctionnement fiable sur plateformes non habitées.

Ressources disponibles
Ressources téléchargeables : fiche technique, manuel de référence en ligne, fichiers CAO 3D, utilitaire Air Data Unit Viewer et firmware/mises à jour firmware.

Remarques
L'Air Data Unit 1.0 est en fin de vie ; l'ADU2 en est le remplacement de nouvelle génération. Les performances indiquées supposent un appairage avec un INS Advanced Navigation Certus Evo. Dépasser la Pression d'Épreuve Différentielle spécifiée (75 kPa) peut endommager définitivement l'appareil.

Caractéristiques techniques

• Variantes : ADU2-10, ADU2-30, ADU2-100
• Vitesse maximale (ADU2-10) : 63 m/s (122 kt)
• Vitesse maximale (ADU2-30) : 111 m/s (215 kt)
• Vitesse maximale (ADU2-100) : 201 m/s (390 kt)
• Vitesse minimale (précision totale) (ADU2-10) : 8.0 m/s (16 kt)
• Vitesse minimale (précision totale) (ADU2-30) : 15 m/s (29 kt)
• Vitesse minimale (précision totale) (ADU2-100) : 25 m/s (49 kt)
• Résolution de la vitesse : 0.00005 m/s (0.0001 kt)
• Altitude mesurée : 0 à 10 300 m (0 à 34 000 ft)
• Résolution d'altitude : 0.001 m (0.003 ft)
• Plage de température (précision totale) : -20 à 60 °C
• Plage de température (opérationnelle) : -40 à 85 °C
• Pression d'épreuve différentielle* : 75 kPa (dépassement susceptible d'endommager définitivement l'appareil)
• Tension d'entrée de fonctionnement : 5 à 35 V (±10 %)
• Protection d'entrée : 40 V
• Protection inversion de polarité : 100 V
• Consommation (typ.) : 40 mA @ 5 V
• Taille barbillon pression (taille alternative supportée) : 4 mm
• Dimensions : 60 × 50 × 29 mm
• Poids : 120 g
• Interface : RS232 / RS422
• Vitesse de communication : 9600 bps à 1 Mbps
• Protocole : Advanced Navigation Packet Protocol (ANPP)
• Taux de sortie : 20 Hz
• Remarque performance : Performances basées sur appairage avec un INS Advanced Navigation Certus Evo.
• Dates clés (programme Fin de Vie produit) : 16 fév. 2026 — NRND & Last Time Buy ; 16 fév. 2027 — Last Time Ship ; 16 fév. 2028 — End of Support.
