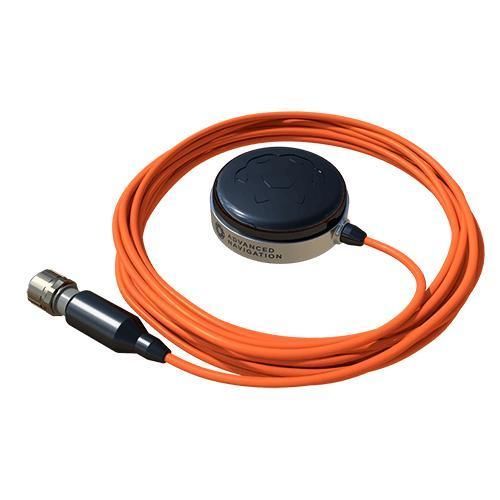

Antenne pour avion Poseidon

pour droneGPSsatellite

Description
Poseidon est une antenne GNSS sous-marine conçue pour les véhicules subaquatiques qui doivent obtenir une position GNSS lorsqu'ils sont en surface. L'antenne est multi‑fréquence et adaptée aux embarcations exposées à des conditions marines trop sévères pour une antenne GPS standard. Elle peut recevoir des corrections L‑Band pour assurer un positionnement précis en mer. L'antenne est légère, compacte, résistante à la corrosion et peut supporter des profondeurs allant jusqu'à 3000 mètres.

Caractéristiques

• Indice de profondeur 3000 m : conçue pour des profondeurs atteignant 3000 mètres, permettant une installation permanente sur des véhicules submersibles profonds.
• Multi-constellation : compatible GPS L1/L2/L5, GLONASS G1/G2/G3, GALILEO E1/E5, BeiDou B1/B2 et services de correction L‑Band.
• Systèmes SBAS pris en charge : WAAS, EGNOS, MSAS, GAGAN, QZSS.
• Hautes performances RF : conception RF avancée pour obtenir des performances de positionnement élevées en conditions marines difficiles ; capable de rejeter des niveaux élevés d'interférences et de multipath.
• Conception compacte : l'une des plus petites antennes GNSS étanches sur le marché avec un design intégré, compact et léger.

Téléchargements (sans liens)
Fiche technique : Version 2.1 (27 Sep 2021). Manuel de référence : Version 2.0 (17 Dec 2016). Modèle 3D : Version 12.0 (19 Feb 2018). Modèle 3D du connecteur passe-paroi : Version 2.0 (19 Feb 2018).

Spécifications techniques

• Systèmes de navigation pris en charge : GPS L1/L2/L5 ; GLONASS G1/G2/G3 ; GALILEO E1/E5 ; BeiDou B1/B2 ; corrections L‑Band.
• Systèmes SBAS pris en charge : WAAS, EGNOS, MSAS, GAGAN, QZSS.
• Gain de l'élément d'antenne : 4 dBiC.
• Polarisation : polarisation circulaire droite.
• Gain LNA : 28 dB.
• Réjection hors bande : < 1050 MHz : > 45 dB ; < 1125 MHz : > 30 dB ; > 1350 MHz : > 45 dB ; < > 1450 MHz : > 30 dB ; > 1690 MHz : > 30 dB ; > 1730 MHz : > 40 dB.
• Bruitage : < 2 dB.
• Tension de fonctionnement : 2,5 à 16 V DC.
• Consommation : 20 mA (typique) ; 25 mA (maximum).
• Protection ESD : 15 kV décharge aérienne.
• Dimensions : diamètre 67 mm x 23 mm.
• Longueur de câble : 3 m.
• Température de fonctionnement : -40 °C à 85 °C.
• Poids : 320 grammes.
• Matériau du boîtier : acier inoxydable 316.
• Conforme RoHS : Oui.
• Choc : vertical 50 g ; horizontal 30 g.
• Pression maximale / indice de profondeur : 300 bar (3 000 m).
