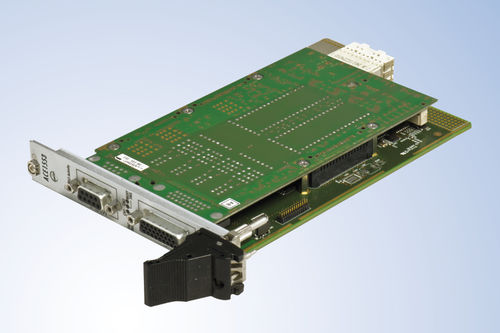

Analyseur de protocole MIL-STD-1553 ACE1553-3U-x-DS

L'ACE1553-3U-x-DS fait partie de la nouvelle famille de modules compacts PCI-Express/PXI-Express d'AIM pour l'analyse, la simulation, le contrôle et le test des bus de données MIL-STD-1553A/B fournissant 1 ou 2 flux de bus doublement redondants. Agit simultanément en tant que contrôleur de bus, terminaux distants multiples (31) et moniteur de bus chronologique/boîte aux lettres Capacité de relecture physique - reconstruire électriquement et rejouer physiquement les fichiers d'enregistrement MIL-STD-1553A/B précédemment enregistrés sur le bus MIL-STD-1553A/B physiquement sur le bus MIL-STD-1553A/B avec une excellente précision temporelle MILScope™ avec convertisseur A/D intégré pour tester et vérifier la forme d'onde MIL-STD-1553 et détecter les conditions de bus défectueuses sans avoir besoin d'un oscilloscope externe Des versions à fonctionnalité réduite (fonction unique ou simulateur uniquement) sont disponibles, ainsi que des variantes à plage de température étendue Capacité à gérer jusqu'à 5 signaux d'E/S discrètes d'usage général (GPIO) qui peuvent être surveillés ou contrôlés Conception matérielle à noyau commun Les modules ACE1553-3U-x-DS utilisent la conception matérielle "Common Core" d'AIM qui utilise la technologie FPGA combinée à des processeurs RISC (unités d'interface bus) pour supporter la norme MIL (Bus Interface Units) pour supporter le protocole de bus MIL-STD-1553 pour un ordonnancement précis des messages simulés agissant comme un contrôleur de bus et/ou comme plusieurs terminaux distants, ainsi que l'horodatage des messages reçus avec une résolution de 1µs pour le fonctionnement du moniteur de bus. Traitement embarqué - Synchronisation temporelle IRIG-B L'utilisation de processeurs embarqués pour le traitement du protocole MIL-STD-1553 et d'une grande mémoire permet un fonctionnement autonome avec une interaction minimale avec le PC hôte pour les applications en temps réel.
