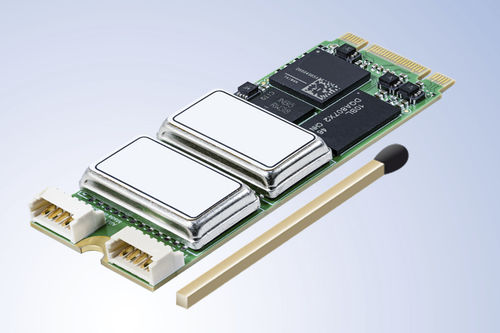

Analyseur de protocole MIL-STD-1553 AM2E1553-x

Le AM2E1553-x est le nouveau module PCI Express M.2 d'AIM destiné aux applications MIL-STD-1553B embarquées dans un facteur de forme ultra-compact. Carte PCI Express M.2 robuste et basse consommation implémentant une interface MIL-STD-1553 simple ou double flux Plage de température de fonctionnement : -40°C à +85°C Bien préparée pour les applications embarquées nécessitant un démarrage rapide et autonome en mode opérationnel Contrôleur de bus, terminaux à distance multiples (31) et moniteur de bus chronologique/boîte aux lettres Prend en charge 2 entrées discrètes avioniques et 2 signaux d'entrée/sortie discrets avioniques à surveiller ou à générer. En outre, des entrées et des sorties de déclenchement sont fournies. Conception matérielle à noyau commun Les modules AM2E1553-x utilisent la conception matérielle "Common Core" d'AIM qui utilise plusieurs processeurs intégrés basés sur FPGA pour prendre en charge le protocole de bus MIL-STD-1553 pour une programmation précise des messages simulés agissant en tant que contrôleur de bus et/ou en tant que terminaux distants multiples, ainsi que l'horodatage des messages reçus avec une résolution de 1µs pour le fonctionnement du moniteur de bus. Traitement embarqué - Synchronisation temporelle IRIG-B L'utilisation de processeurs embarqués pour le traitement du protocole MIL-STD-1553 et d'une grande mémoire permet un fonctionnement autonome avec une interaction minimale avec le PC hôte pour les applications en temps réel. Un décodeur temporel IRIG-B embarqué est inclus avec une sortie sinusoïdale et un mode roue libre pour la synchronisation de l'étiquette temporelle au niveau du système.
