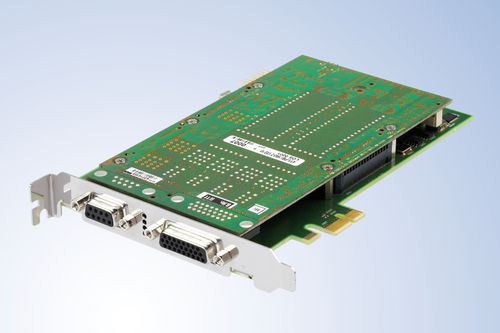

Analyseur de protocole MIL-STD-1553 APE1553-x-DS

L'APE1553-x-DS fait partie de la nouvelle famille de modules PCI Express d'AIM pour l'analyse, la simulation, la surveillance et le test de bus de données MIL-STD-1553A/B MIL-STD-1553A/B fournissant 1 ou 2 flux de bus redondants doubles sur un format de module standard 'Short Length PCIe'. Il sert simultanément de contrôleur de bus, de terminaux distants multiples (31) et de moniteur de bus chronologique/boîte aux lettres Capacité de relecture physique - reconstruire électriquement et rejouer physiquement les fichiers d'enregistrement MIL-STD-1553A/B précédemment enregistrés dans le système de contrôle de la qualité MIL-STD-1553A/B sur le bus MIL-STD-1553A/B avec une excellente précision temporelle Des versions à fonctionnalité réduite (fonction unique ou simulateur uniquement) sont disponibles, ainsi que des variantes à plage de température étendue MILScope™ avec convertisseur A/D intégré pour tester et vérifier la forme d'onde MIL-STD-1553 et détecter les conditions de bus défectueuses sans avoir besoin d'un oscilloscope externe Capacité à gérer 8 signaux d'E/S discrètes d'usage général (GPIO) qui peuvent être surveillés ou contrôlés. Pour l'accès aux E/S discrètes, un câble de dérivation optionnel peut être fourni, occupant une position de support de fente du PC Conception matérielle à noyau commun Les modules APE1553-x-DS utilisent la conception matérielle "Common Core" d'AIM qui utilise la technologie FPGA combinée à des processeurs RISC (unités d'interface bus) pour supporter la norme MIL (unités d'interface de bus) pour prendre en charge le protocole de bus MIL-STD-1553 pour une programmation précise des messages simulés agissant en tant que contrôleur de bus et/ou en tant que terminaux distants multiples, ainsi que l'horodatage des messages reçus avec une résolution de 1µs pour le fonctionnement du moniteur de bus. Traitement embarqué - Synchronisation temporelle IRIG-B L'utilisation de processeurs embarqués pour le traitement du protocole MIL-STD-1553 et d'une grande mémoire permet un fonctionnement autonome avec une interaction minimale avec le PC hôte pour les applications en temps réel.
